Drugie prawo Kirchhoffa porządkuje bilans energii w zamkniętym obwodzie: to, co źródło „daje” w postaci napięcia, musi zostać rozłożone na spadki napięć na odbiornikach. W praktyce pomaga to nie tylko w szkolnych zadaniach, ale też przy analizie prostych układów w domu, na przykład oświetlenia poddasza, zasilania LED-ów czy dłuższych przewodów prowadzonych wzdłuż skosów dachu. Poniżej wyjaśniam, jak czytać tę zasadę bez zbędnej teorii, jak poprawnie zapisać równanie oczka i gdzie najłatwiej popełnić błąd.
Najkrócej: bilans napięć w zamkniętym oczku musi się zgadzać
- Drugie prawo Kirchhoffa mówi, że suma algebraiczna napięć w zamkniętej pętli wynosi zero.
- W uproszczeniu: energia dostarczona przez źródło równa się energii „zużytej” na odbiornikach.
- Znaki napięć zależą od kierunku obiegu oczka i przyjętego zwrotu prądu.

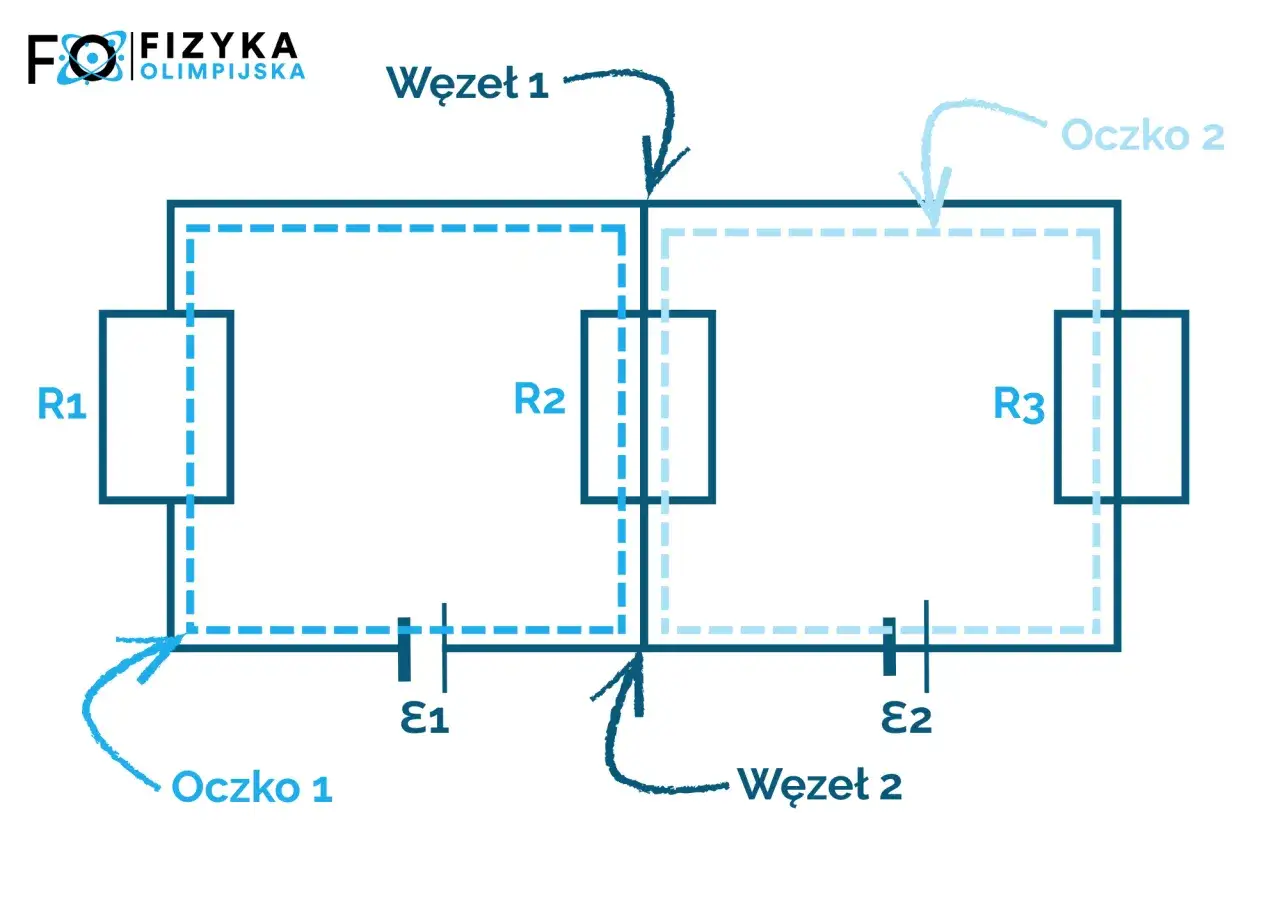

- To prawo jest szczególnie przydatne, gdy obwód ma kilka elementów połączonych szeregowo lub kilka oczek.
- W instalacjach domowych pomaga rozumieć spadki napięcia na długich przewodach, zwłaszcza przy oświetleniu poddasza.
Co oznacza drugie prawo Kirchhoffa w praktyce
Ja traktuję tę zasadę jak zwykły bilans konta energetycznego: źródło napięcia „wpłaca” energię, a oporniki, lampy czy inne odbiorniki ją „wydatkują”. Jeśli wracam do punktu startu po obejściu zamkniętej pętli, potencjał elektryczny musi się zgadzać z tym, od którego zacząłem. Dlatego w każdym oczku suma wzrostów i spadków napięcia równa się zero.

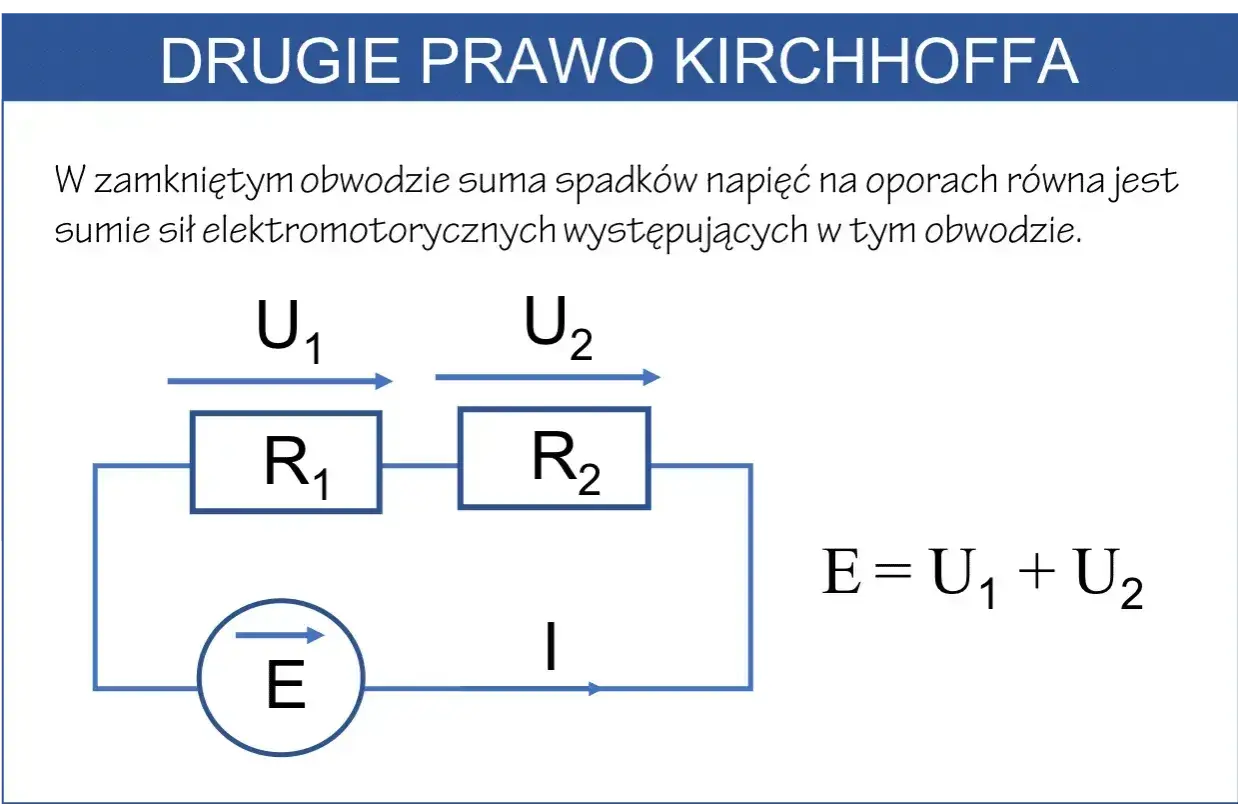

Najprostszy zapis brzmi: U1 + U2 + U3 - E = 0 albo równoważnie E = U1 + U2 + U3, jeśli wszystkie spadki są liczone po drodze od źródła do odbiorników. W bardziej ogólnej formie mówi się o sumie algebraicznej napięć w oczku, czyli o tym, że każdy wzrost napięcia i każdy spadek trzeba policzyć ze znakiem wynikającym z kierunku obiegu. To właśnie dlatego 2. prawo Kirchhoffa jest tak mocno związane z zasadą zachowania energii, a nie tylko z samym „liczeniem napięć”.
W szkolnych przykładach przewody często uznaje się za idealne, ale w realnych instalacjach znaczenie mają też ich opory. I to prowadzi nas do pytania, jak taki zapis ułożyć bez pomyłki w znakach.
Jak zapisać równanie oczka bez pomyłki
Gdy rozpisuję oczko, zawsze zaczynam od jednego porządku: wybieram kierunek obchodzenia pętli i trzymam się go do końca. To drobiazg, ale właśnie tu najczęściej pojawiają się błędy. Jeśli raz idę zgodnie z ruchem wskazówek zegara, a raz przeciwnie, równanie robi się chaotyczne i trudno zauważyć, gdzie zgubił się znak.
- Wybierz kierunek obchodzenia oczka, na przykład zgodny z ruchem wskazówek zegara.
- Ustal zwrot prądu w gałęzi albo przyjmij go umownie, jeśli nie jest jeszcze znany.
- Przechodząc przez źródło od minusa do plusa, zapisz wzrost napięcia jako dodatni.
- Przechodząc przez opornik zgodnie z kierunkiem prądu, zapisz spadek napięcia jako ujemny.
- Na końcu sprowadź wszystko do postaci: suma algebraiczna napięć = 0.
| Element | Ruch zgodny z obiegiem | Typowy znak w równaniu |
|---|---|---|
| Źródło napięcia | Od minusa do plusa | +E |
| Źródło napięcia | Od plusa do minusa | -E |
| Opornik | Zgodnie z kierunkiem prądu | -IR |
| Opornik | Przeciwnie do kierunku prądu | +IR |
Jeżeli chcesz sprawdzić, czy zapis jest poprawny, podstaw założone wartości do równania i zobacz, czy wynik ma sens fizyczny. Dodatni prąd w przyjętym kierunku oznacza, że strzałka była dobra; ujemny nie jest „błędem rachunkowym”, tylko sygnałem, że rzeczywisty zwrot prądu jest odwrotny. W następnym kroku warto zobaczyć, jak ta sama zasada działa w realnym domu, szczególnie na poddaszu, gdzie przewody bywają dłuższe niż w prostych przykładach z podręcznika.
Dlaczego to prawo przydaje się przy instalacjach na poddaszu
Na poddaszu często pojawia się kilka odbiorników naraz: lampy sufitowe pod skosem, taśmy LED przy zabudowie, czujniki ruchu, małe wentylatory albo zasilanie rolet dachowych. W takich układach nie patrzę już tylko na to, czy „jest prąd”, ale na to, jak rozkłada się napięcie w całej pętli. Jeśli przewód jest długi, a obciążenie niestandardowe, spadek napięcia przestaje być teorią i zaczyna wpływać na działanie instalacji.
Najprostszy przykład to niskonapięciowe oświetlenie LED. Załóżmy źródło 24 V, zasilacz i kilka punktów świetlnych na poddaszu. Jeśli na przewodach i połączeniach tracisz łącznie 2 V, a same oprawy potrzebują 22 V, bilans się zgadza: 24 V = 2 V + 22 V. Gdy jednak przewód jest zbyt cienki albo zbyt długi, straty rosną i ostatnia oprawa może świecić słabiej. Właśnie tutaj drugie prawo Kirchhoffa pomaga zrozumieć, dlaczego pierwszy punkt świeci normalnie, a ostatni już niekoniecznie.
W instalacjach domowych przydaje się też proste rozróżnienie: w szkolnym zadaniu interesuje nas idealny bilans, a w rzeczywistości dochodzi jeszcze jakość przewodów, złączek i samego zasilacza. Dlatego to prawo jest świetnym narzędziem do analizy, ale nie zastępuje starannego projektu, zwłaszcza gdy obwód biegnie przez kilka metrów poddasza i kończy się pod skosami dachu.
| Sytuacja | Co pokazuje drugie prawo Kirchhoffa | Dlaczego to ważne |
|---|---|---|
| Oświetlenie LED na poddaszu | Spadki napięcia na przewodach zabierają część napięcia zasilania | Wyjaśnia, czemu skrajne punkty świecą słabiej |
| Długi obwód z kilkoma odbiornikami | Suma spadków musi równać się napięciu źródła | Pomaga wykryć, czy układ został dobrze policzony |
| Układ zasilany z transformatora lub zasilacza | Napięcie źródła rozdziela się na kolejne elementy pętli | Ułatwia ocenę, czy zasilacz ma wystarczający zapas |
Ta sama logika przydaje się także przy planowaniu przewodów wokół okien dachowych, sterowników czy drobnej automatyki. A skoro wiemy już, gdzie prawo napięć naprawdę pracuje, przejdźmy do błędów, które najczęściej psują całe obliczenie.
Najczęstsze błędy przy liczeniu obwodów
W praktyce widzę kilka powtarzalnych pomyłek i prawie wszystkie wynikają z pośpiechu, nie z braku wiedzy. Najbardziej zdradliwe jest to, że wynik liczbowy może wyglądać „prawie dobrze”, mimo że znaki w równaniu są ustawione źle. To dlatego warto sprawdzać nie tylko obliczenia, ale też samą logikę obiegu oczka.
- Mieszanie kierunku obiegu z kierunkiem prądu - wtedy spadek napięcia raz jest liczony jako minus, a raz jako plus bez żadnej konsekwencji.
- Pomijanie jednego elementu w oczku - w domu zdarza się to przy przewodach, łącznikach albo zasilaczach ukrytych w zabudowie.
- Dodawanie wszystkich napięć bez znaków - to najprostsza droga do równania, które wygląda poprawnie, ale nie opisuje rzeczywistego obwodu.
- Zakładanie, że przewody zawsze są idealne - przy krótkich odcinkach zwykle można to uprościć, ale przy dłuższych trasach na poddaszu już nie zawsze.
- Mylenie napięcia z natężeniem - to dwa różne parametry i w tym prawie liczymy przede wszystkim napięcia oraz ich spadki.
Jeśli ktoś ma wątpliwość, czy równanie jest zapisane dobrze, ja zwykle sprawdzam je jeszcze raz „na palcach”: idę po pętli, punkt po punkcie, i pytam, czy w danym miejscu potencjał rośnie czy maleje. Taki prosty test często wyłapuje błąd szybciej niż długie przeliczanie. Z tego miejsca już tylko krok do praktycznej listy rzeczy, które warto skontrolować przed uznaniem obliczenia za gotowe.
Co sprawdzam, zanim uznam obliczenie za poprawne
Przy prostych obwodach można odnieść wrażenie, że wystarczy znać wzór i podstawiać liczby. W praktyce lepiej działa krótka kontrola logiczna. Dzięki niej łatwiej zauważyć, czy wynik nie przeczy temu, co naprawdę powinno dziać się w obwodzie.
- Czy zamknąłem cały obwód i nie pominąłem żadnego elementu pętli?
- Czy kierunek obiegu jest stały od początku do końca równania?
- Czy każdy wzrost i spadek napięcia ma właściwy znak?
- Czy wynik odpowiada fizyce układu, a nie tylko rachunkowi na papierze?
- Czy przy większym obwodzie nie trzeba dopisać jeszcze drugiego oczka albo skorzystać z pierwszego prawa Kirchhoffa?
Jeżeli liczysz układ związany z remontem lub doświetleniem poddasza, nie zatrzymuj się na samym wyniku liczbowym. Sprawdź, czy zasilacz ma zapas, czy przewody nie są za długie i czy spadek napięcia nie będzie zbyt duży dla konkretnego odbiornika. Wtedy drugie prawo Kirchhoffa przestaje być szkolnym wzorem, a zaczyna być praktycznym narzędziem do przewidywania, jak zachowa się cały obwód.
