W instalacji domowej impedancja nie jest abstrakcyjnym pojęciem z podręcznika, tylko parametrem, który wpływa na spadek napięcia, bezpieczeństwo i to, czy zabezpieczenie zadziała wystarczająco szybko. W praktyce chodzi o to, jak obwód zachowuje się przy prądzie przemiennym 50 Hz i co dzieje się podczas zwarcia. Poniżej wyjaśniam to prosto, ale bez spłycania tematu: od definicji, przez różnice względem oporu, po pomiary i typowe błędy w domach.
Najważniejsze rzeczy o impedancji w domowej instalacji
- Impedancja opisuje, jak obwód reaguje na prąd przemienny i obejmuje więcej niż sam opór przewodu.
- W domu najważniejsza jest impedancja pętli zwarcia, bo od niej zależy szybkość zadziałania zabezpieczeń.
- Dłuższe i cieńsze przewody zwykle podnoszą impedancję oraz pogarszają warunki pracy obwodu.
- Wyłącznik różnicowoprądowy poprawia ochronę, ale nie zastępuje poprawnie dobranej pętli zwarcia.
- Pomiar wykonuje elektryk odpowiednim miernikiem i porównuje wynik z typem zabezpieczenia oraz układem sieci.
Co oznacza impedancja w domowej elektryce
Impedancja to ogólna miara tego, jak obwód stawia opór prądowi przemiennemu. W uproszczeniu można ją zapisać jako Z = U / I, ale w instalacji domowej ważniejsze od samego wzoru jest to, że wartość zależy nie tylko od przewodu, lecz także od częstotliwości i elementów po drodze.
Gdy tłumaczę to inwestorom, mówię prościej: im większa impedancja, tym trudniej prądowi przepłynąć przez dany obwód. To ma znaczenie zarówno dla zwykłej pracy urządzeń, jak i dla sytuacji awaryjnej, czyli zwarcia. Właśnie dlatego impedancja nie jest teorią „dla elektryków”, ale jednym z warunków bezpiecznej instalacji.
W domu spotkasz ją najczęściej w dwóch kontekstach: przy analizie całego obwodu zasilającego oraz przy ocenie, czy zabezpieczenie odłączy uszkodzony fragment instalacji na czas. Żeby nie mylić pojęć, warto od razu oddzielić ją od oporu i reaktancji.
Czym różni się od oporu i reaktancji
Te trzy pojęcia są ze sobą powiązane, ale nie oznaczają tego samego. W praktyce łatwo je pomylić, a to później prowadzi do błędnych wniosków przy pomiarach albo do złego doboru zabezpieczeń.
| Pojęcie | Co opisuje | Jak rozumieć to w domu |
|---|---|---|
| Rezystancja | Czysty opór przewodu lub elementu | Zależy głównie od długości, przekroju i materiału żyły |
| Reaktancja | Składnik związany z cewkami i kondensatorami | Ma znaczenie w urządzeniach i obwodach AC, mniej w samym przewodzie |
| Impedancja | Całkowite przeciwstawienie się przepływowi prądu przemiennego | To wartość, którą bierze się pod uwagę przy ocenie całego obwodu |
W instalacji 50 Hz przewód najczęściej zachowuje się prawie jak zwykły opór, ale im dłuższy obwód i im więcej elementów po drodze, tym większe znaczenie ma pełny obraz. Dlatego przy ocenie bezpieczeństwa patrzy się na całość, a nie wyłącznie na sam kabel.
To rozróżnienie jest ważne, bo od niego zależy, jak czyta się wyniki pomiarów i dlaczego ten sam obwód może zachowywać się inaczej po rozbudowie. A to prowadzi już prosto do pytania, dlaczego ten parametr jest tak ważny dla ochrony przeciwporażeniowej.
Dlaczego impedancja decyduje o bezpieczeństwie instalacji

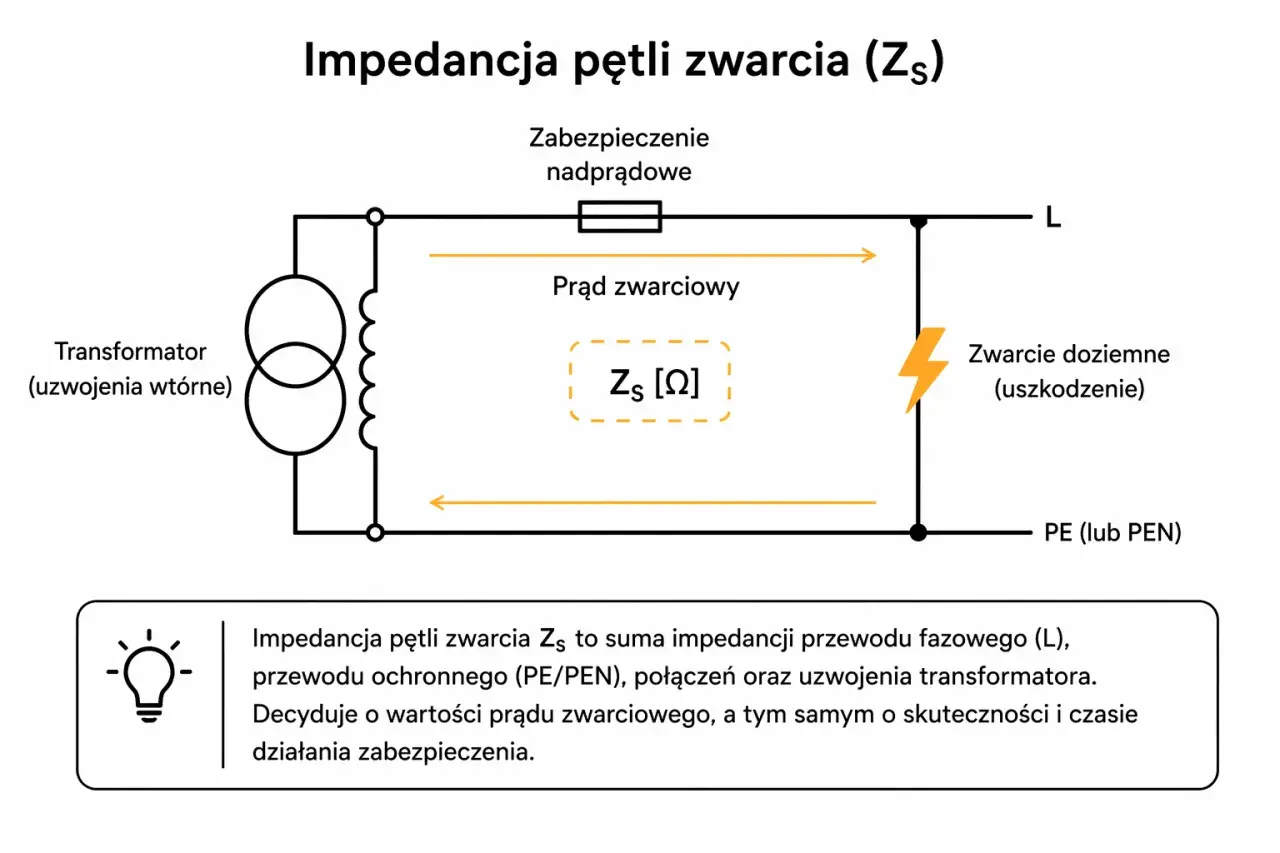

Najważniejsze praktyczne zastosowanie ma impedancja pętli zwarcia, czyli parametr pokazujący, jak łatwo popłynie prąd w przypadku uszkodzenia izolacji. Gdy faza dotknie obudowy urządzenia albo przewodu ochronnego, prąd zwarciowy powinien być na tyle duży, by zabezpieczenie odłączyło obwód szybko, zanim sytuacja stanie się niebezpieczna.
Tu działa prosta zależność: im niższa impedancja pętli, tym wyższy prąd zwarciowy. Przy napięciu 230 V i Zs = 2,3 Ω dostajesz około 100 A, a przy 4,6 Ω już tylko około 50 A. Ten sam obwód może więc być albo bezpieczny, albo zbyt „miękki” dla wyłącznika nadprądowego.
W praktyce znaczenie ma też typ zabezpieczenia. Dla wyłącznika B16 granica zadziałania jest wyraźnie niższa niż dla C16, więc ten sam wynik pomiaru może być akceptowalny w jednym obwodzie, a zbyt wysoki w drugim. Właśnie dlatego nie da się ocenić instalacji na podstawie samej liczby bez kontekstu.
| Układ sieci | Co zwykle robi największą różnicę | Co z tego wynika w praktyce |
|---|---|---|
| TN | Niska impedancja pętli i szybkie zadziałanie zabezpieczenia nadprądowego | Obwód powinien odłączyć zasilanie bardzo szybko, często w czasie rzędu 0,4 s w obwodach końcowych |
| TT | Sam obwód zwarciowy bywa mniej „sztywny”, więc ważny staje się RCD | Wyłącznik różnicowoprądowy, najczęściej 30 mA, jest tu zwykle kluczowy, ale nadal trzeba sprawdzić całe połączenia i uziemienie |
Warto też pamiętać, że wyłącznik różnicowoprądowy nie zastępuje poprawnej impedancji pętli zwarcia. Chroni przed upływem prądu do ziemi, ale nie rozwiązuje problemu źle dobranych przewodów, luźnych połączeń czy zbyt długiego obwodu. Skoro wiemy już, dlaczego to ma znaczenie, przejdźmy do samego pomiaru.
Jak sprawdza się ją w domu i kiedy pomiar ma sens
Pomiar wykonuje się specjalistycznym miernikiem, a nie zwykłym multimetrem z marketu. Urządzenie sprawdza pętlę zwarcia w konkretnym obwodzie i na tej podstawie pokazuje, czy warunki odłączenia zasilania są wystarczające dla zastosowanego zabezpieczenia.
- Elektryk identyfikuje obwód i sprawdza, jakie zabezpieczenie go chroni.
- Pomiar wykonuje przy właściwym punkcie instalacji, zwykle przy najdalszym gnieździe lub na końcu obwodu, bo to tam wynik bywa najgorszy.
- Odczyt porównuje z wymaganym czasem wyłączenia i charakterystyką zabezpieczenia.
- Jeśli w obwodzie jest RCD, używa odpowiedniej procedury lub trybu pomiaru, aby nie wyzwolić ochrony bez potrzeby.
- Wynik zapisuje w protokole, bo pojedyncza liczba bez kontekstu niewiele mówi.
W nowoczesnych miernikach często używa się trybu no-trip, żeby sprawdzić obwód bez zbędnego wyzwalania RCD. To ważne, bo w domu rzadko mierzy się „dla sportu” - najczęściej dzieje się to po remoncie, przy odbiorze nowej instalacji, po dołożeniu obwodów albo wtedy, gdy pojawiają się objawy problemów: przygasanie świateł, grzanie gniazdka, częste wybijanie zabezpieczeń czy niejasna historia wcześniejszych przeróbek.
Ja traktuję taki test jako obowiązkowy po każdym większym remoncie. W starszych mieszkaniach to często pierwszy moment, kiedy widać, że sama „wizualnie nowa” instalacja nie musi być jeszcze poprawna elektrycznie.
Z pomiaru zwykle wynika też pytanie, co realnie podnosi wynik i kiedy trzeba szukać przyczyny dalej.
Co najczęściej podnosi impedancję i psuje wyniki
Najprostsza odpowiedź brzmi: długość, przekrój i stan połączeń. W domu na wynik równie mocno wpływa jednak to, czego nie widać na pierwszy rzut oka, czyli jakość zacisków, puszek i połączeń w rozdzielnicy.
- Długi obwód - im dalej od rozdzielnicy do gniazdka, tym większa impedancja i większy spadek napięcia.
- Zbyt mały przekrój przewodów - cienka żyła szybciej „dusi” prąd zwarciowy.
- Luźne albo zaśniedziałe zaciski - to częsty problem w starszych gniazdach i puszkach.

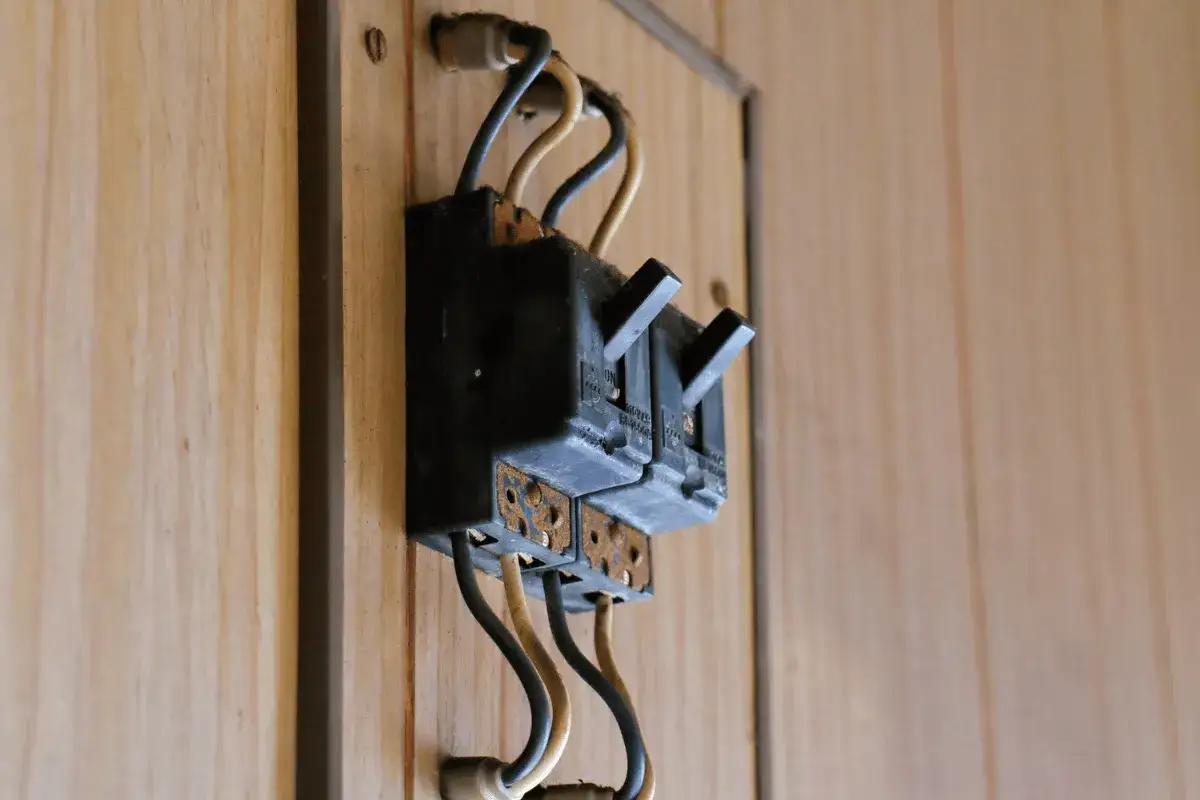

- Stare połączenia aluminiowe - wymagają szczególnej kontroli, bo z czasem pogarsza się styk.
- Uszkodzone lub przegrzane elementy osprzętu - nadtopione gniazdo potrafi zwiększyć opór bardziej, niż laik się spodziewa.
- Przedłużacze i prowizoryczne obejścia - świetnie maskują problem, ale zwykle go nie rozwiązują.
W praktyce często nie sam przewód jest winny, tylko jeden słaby punkt na trasie obwodu. To dlatego przy diagnostyce liczy się nie tylko sam wynik z miernika, ale też logika trasy: gdzie obwód jest najdłuższy, gdzie były przeróbki i gdzie mogło dojść do przegrzania. Jeśli wynik jest graniczny, szuka się przyczyny, a nie próbuje go „przeczekać”.
Przed remontem dobrze jest więc sprawdzić kilka rzeczy, które często decydują o wyniku bardziej niż sam projekt na papierze.
Przed remontem sprawdź obwody, nie tylko liczbę gniazd
Jeśli planujesz modernizację kuchni, łazienki, garażu albo domowego biura, nie patrz wyłącznie na to, ile punktów zasilania przybędzie. W praktyce ważniejsze jest to, czy obwód ma odpowiedni przekrój, sensowną długość i zabezpieczenie dopasowane do realnego obciążenia.
- Sprawdź, czy mocniejsze odbiorniki mają osobne obwody.
- Upewnij się, że długie trasy przewodów nie zostały „uratowane” tylko większym bezpiecznikiem.
- Zwróć uwagę na układ TN lub TT, bo od tego zależy logika ochrony.
- Po każdej większej zmianie zleć pomiar impedancji pętli zwarcia i nie opieraj się na samym wyglądzie instalacji.
- Jeśli w domu pojawiają się klimatyzacja, płyta indukcyjna albo ładowarka do samochodu, policz parametry od nowa, a nie „na zapas”.
Jeżeli mam wskazać jedną rzecz, którą najłatwiej pominąć, to właśnie ta: dobrze działająca instalacja to nie tylko estetyczne gniazdka i nowa rozdzielnica, ale przede wszystkim poprawne parametry obwodu. W domu naprawdę warto pilnować tego, czego na co dzień nie widać, bo to właśnie impedancja decyduje o tym, czy zabezpieczenie zadziała tak szybko, jak powinno.
