Wyłącznik krańcowy - Jak go ustawić i uniknąć awarii napędu?

Wyłącznik krańcowy, potocznie krańcówka, to niewielki element, który decyduje o tym, gdzie ma się zatrzymać ruch bramy, rolety, żaluzji albo innego napędu w domu. W praktyce chroni mechanizm przed nadmiernym dojazdem, hałasem, uszkodzeniem prowadnic i niepotrzebnym zużyciem silnika. Pokażę tutaj, jak działa, gdzie spotyka się go w instalacjach domowych, czym różnią się popularne rozwiązania i po czym poznać, że ustawienie wymaga korekty.

Jak działa wyłącznik krańcowy i dlaczego nie jest zwykłym przyciskiem

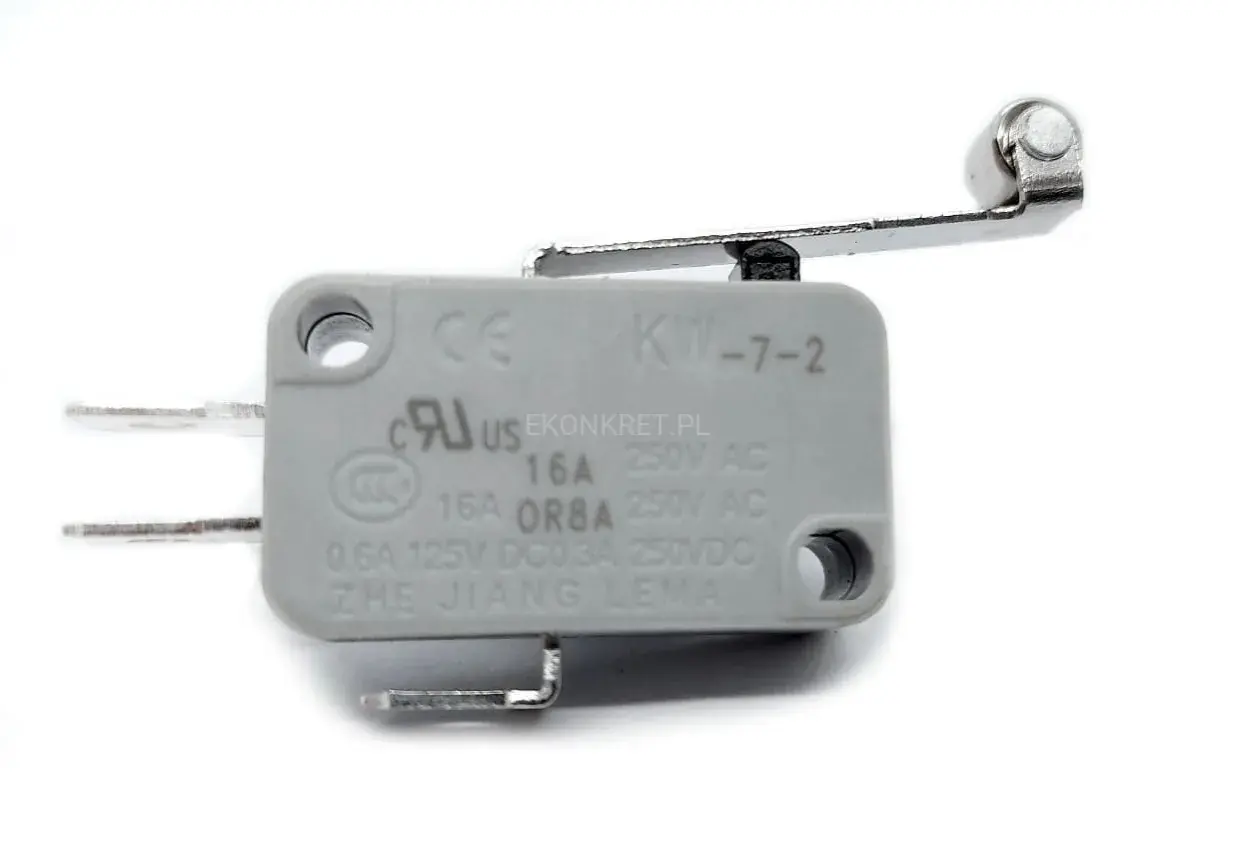

Najprościej ujmując, wyłącznik krańcowy reaguje wtedy, gdy ruchomy element dojdzie do zaplanowanego końca toru. W środku pracuje dźwignia, rolka albo tłoczek, które po zetknięciu z elementem ruchomym przełączają styki. To nie jest zwykły włącznik, tylko czujnik granicznej pozycji - jego zadaniem nie jest wygodne sterowanie, lecz precyzyjne powiedzenie napędowi: „tu kończymy ruch”.

W praktyce spotykam dwa podstawowe warianty styków: NO i NC. Styk NO, czyli normalnie otwarty, zamyka obwód dopiero po zadziałaniu. Styk NC, czyli normalnie zamknięty, robi odwrotnie - po osiągnięciu końca ruchu rozłącza obwód. Sam mechanizm może mieć też niewielką drogę wstępną przed zadziałaniem i krótki nadbieg po przełączeniu, dlatego ustawienie musi być dokładne, a nie „mniej więcej”.

W domowych instalacjach taki element zwykle nie odcina całego zasilania w sposób brutalny. Częściej wysyła sygnał do sterownika albo napędu, a ten zatrzymuje silnik, zwalnia go albo zmienia kierunek. To ważne rozróżnienie, bo wyłącznik krańcowy współpracuje z automatyką, a nie zastępuje jej logiki. Kiedy rozumiem ten mechanizm, dużo łatwiej oceniam, gdzie naprawdę ma sens w domu i jakie zadanie ma spełnić.

Gdzie w domu spotykam go najczęściej

W instalacjach domowych wyłącznik krańcowy najczęściej kojarzy się z automatyką bramową i osłonami okiennymi. W bramie garażowej, w bramie przesuwnej albo rozwiernej odpowiada za zatrzymanie skrzydła w odpowiednim miejscu. W roletach zewnętrznych pilnuje górnego i dolnego położenia pancerza, a w żaluzjach fasadowych czy markizach pomaga utrzymać powtarzalny zakres ruchu. Jak pokazują instrukcje Somfy i Nice, w takich systemach bardzo często ustawia się osobno dwa punkty końcowe, zamiast polegać na jednym ogólnym zatrzymaniu.

W domu taki element ma jeszcze jedną ważną rolę: chroni komfort użytkowania. Dobrze ustawiony napęd nie dobija z hukiem do końca, nie szarpie prowadnic i nie przeciąża silnika. To szczególnie istotne przy częstym używaniu - brama wjazdowa, która pracuje kilka razy dziennie, zużywa się zupełnie inaczej niż roleta uruchamiana okazjonalnie. Dlatego w praktyce patrzę nie tylko na samą obecność wyłącznika, ale też na to, czy cały układ ma sens w danym miejscu i warunkach.

Warto też odróżnić wyłącznik krańcowy od czujnika przeszkody. Ten pierwszy mówi napędowi, że osiągnięto koniec ruchu. Drugi ma reagować na opór po drodze, na przykład gdy coś blokuje bramę. To dwa różne zabezpieczenia i nie powinno się zakładać, że jedno zastąpi drugie. Jeśli czytelnik ma to w głowie, łatwiej ocenia później objawy awarii i nie myli regulacji z bezpieczeństwem.

Kiedy już wiem, gdzie taki element pracuje, porównuję same rozwiązania, bo od tego zależy trwałość i wygoda regulacji.

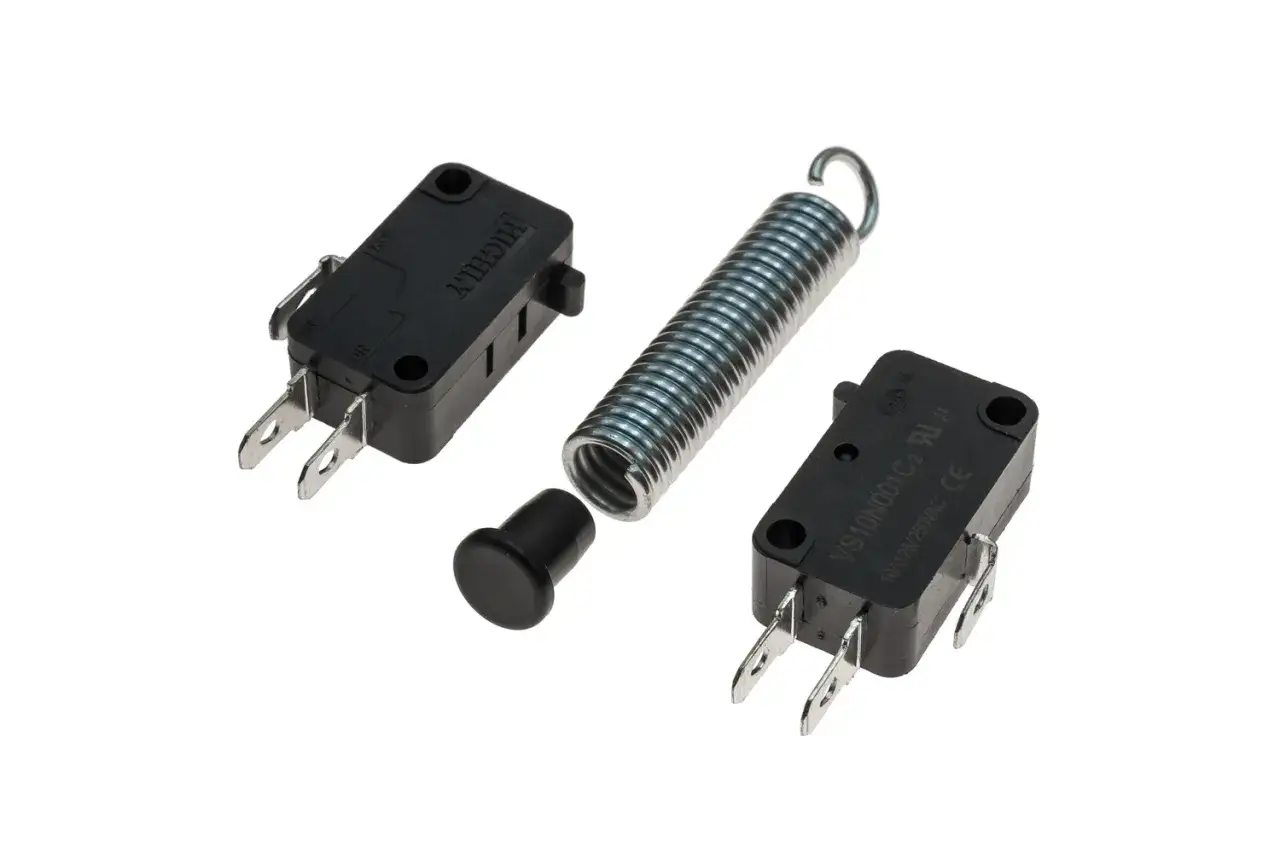

Który typ sprawdza się w bramie, a który w rolecie

W domu najczęściej spotykam trzy podejścia: mechaniczne, magnetyczne i elektroniczne. Każde działa podobnie z punktu widzenia użytkownika, ale różni się sposobem wykrywania końca ruchu, odpornością na warunki i łatwością regulacji.

Gdybym miał uprościć wybór, powiedziałbym tak: do prostego układu wystarczy solidny model mechaniczny, ale w bramach zewnętrznych i roletach częściej celuję w wersję magnetyczną albo elektroniczną. Są po prostu mniej wrażliwe na zanieczyszczenia i nie pracują na ciągłym, fizycznym „zderzaniu się” elementów. To nie znaczy, że mechanika jest zła. Oznacza tylko, że trzeba ją dobrać do realnych warunków, a nie do katalogowego ideału.

Sam wybór typu to dopiero połowa sukcesu. Druga połowa zaczyna się wtedy, gdy trzeba to wszystko poprawnie ustawić i sprawdzić w ruchu.

Jak poprawnie ustawić i zamontować taki element

Przy montażu najpierw sprawdzam instrukcję konkretnego napędu, bo detale regulacji różnią się między producentami i modelami. W praktyce najważniejsze są trzy rzeczy: pozycja mechaniczna, zgodność kierunku pracy i pewne mocowanie. Jeśli element jest ustawiony krzywo, nawet dobry napęd będzie pracował nerwowo, a punkt zatrzymania zacznie się rozjeżdżać.

1. Najpierw upewniam się, że mechanizm porusza się lekko i nic nie blokuje prowadnic.
2. Potem ustawiam osobno pozycję otwarcia i zamknięcia, zamiast próbować „złapać” oba końce jednym ruchem.
3. Sprawdzam, czy przewody nie są narażone na przetarcie, ściskanie albo wilgoć.
4. Na końcu robię kilka pełnych cykli testowych i patrzę, czy napęd zatrzymuje się dokładnie w tym samym miejscu.

Ja zwykle uruchamiam po montażu 3-4 pełne cykle testowe, bo to szybko pokazuje, czy coś nie przeskakuje, nie ociera albo nie traci ustawienia. Jeśli podczas testu napęd zatrzymuje się zbyt wcześnie albo próbuje dojechać „na siłę”, nie zostawiam tego bez korekty. W takich układach siła nie jest rozwiązaniem - lepiej wrócić do ustawienia niż czekać, aż element mechaniczny sam się podda.

Przy instalacjach zasilanych z sieci albo tam, gdzie regulacja dotyczy zabezpieczeń, nie robię niczego na czuja. Jeśli instrukcja nie jest jasna, a napęd zachowuje się niestabilnie, bezpieczniej jest przerwać pracę i sprawdzić zgodność całego układu niż ryzykować uszkodzenie lub błędne działanie automatyki. Po poprawnym ustawieniu warto jeszcze wiedzieć, jak rozpoznać pierwsze oznaki zużycia, zanim usterka stanie się uciążliwa.

Jak rozpoznać zużycie zanim napęd zacznie szwankować

Najczęstszy sygnał ostrzegawczy jest banalny: napęd przestaje kończyć ruch tam, gdzie wcześniej kończył. Czasem zatrzymuje się za wcześnie, czasem dojeżdża za daleko, a czasem raz działa dobrze, a raz nie. To zwykle oznacza, że mechanizm ma luz, czujnik jest źle ustawiony albo zaczyna się zużycie elementów odpowiedzialnych za zadziałanie.

• Brama lub roleta zatrzymuje się w innym miejscu niż zwykle.
• Napęd pracuje, ale punkt końcowy przesuwa się z tygodnia na tydzień.
• Ruch kończy się szarpnięciem, głośnym kliknięciem albo przeciąganiem.
• Układ działa poprawnie tylko w jedną stronę, a w drugą zaczyna się mylić.
• Po wilgoci, mrozie albo kurzu problem robi się wyraźnie większy.

Tu łatwo o złą diagnozę. Jeśli system ma enkoder, czujnik przeciążenia albo logikę miękkiego startu i hamowania, problem nie zawsze siedzi w samym wyłączniku krańcowym. Czasem winny jest luźny uchwyt, czasem przewód, a czasem sterownik, który nie odczytuje położenia tak, jak powinien. Dlatego zanim zacznę wymieniać części, sprawdzam cały tor pracy, bo w domowej automatyce pojedyncza usterka lubi udawać poważniejszy problem.

Kiedy już wiem, co może sygnalizować zużycie, zostaje ostatnia rzecz: sprawdzenie całej instalacji tak, by nie wracać do niej po dwóch tygodniach.

Co sprawdzam przed oddaniem instalacji do codziennego użytku

Przed uznaniem układu za gotowy patrzę na kilka prostych, ale ważnych rzeczy. Nie chodzi o formalność, tylko o to, żeby napęd naprawdę zachowywał się przewidywalnie w codziennym użyciu.

• Czy zatrzymanie jest powtarzalne w obu kierunkach.
• Czy ruch kończy się płynnie, bez dobijania do oporu.
• Czy obudowa, mocowanie i przewody są zabezpieczone przed wilgocią i drganiami.
• Czy ręczne odblokowanie działa bez walki z mechanizmem.
• Czy po kilku dniach intensywniejszej pracy ustawienie nadal trzyma punkt końcowy.

Najbardziej praktyczna rada, jaką mogę tu zostawić, jest prosta: traktuj ten element jako część całego systemu, a nie jako drobny dodatek do napędu. Dobrze dobrany wyłącznik krańcowy, poprawnie ustawiona automatyka i regularna kontrola po sezonie robią większą różnicę niż sam zakup droższego modelu. W domu najlepiej sprawdza się rozwiązanie, które jest odporne, czytelne w regulacji i dopasowane do konkretnego mechanizmu, a nie do teorii z katalogu.
