W domowej instalacji elektrycznej najważniejsze nie jest samo napięcie, ale to, jak przewody, złącza i urządzenia stawiają opór przepływowi prądu. Dlatego znajomość wzoru na rezystancję pomaga zrozumieć, skąd biorą się spadki napięcia, nagrzewanie kabli i różnice między obciążeniami w kuchni, salonie czy garażu. Poniżej wyjaśniam to prosto, ale bez spłycania tematu, tak żeby dało się tę wiedzę wykorzystać przy remoncie i ocenie instalacji.
Najważniejsze rzeczy o rezystancji, które przydają się w domu
- R = U / I pokazuje, że opór elektryczny to iloraz napięcia i natężenia.
- W przewodach równie ważny jest zapis R = ρ · l / S, bo materiał, długość i przekrój zmieniają opór kabla.
- Im dłuższy i cieńszy przewód, tym większa rezystancja, większy spadek napięcia i większe straty ciepła.
- W instalacjach domowych trzeba odróżnić rezystancję przewodu od rezystancji izolacji, która mówi o bezpieczeństwie obwodu.
- W obwodach prądu przemiennego nie zawsze wystarcza sam opór, bo przy silnikach, zasilaczach i elektronice liczy się też impedancja.
- Jeżeli gniazdko się grzeje, przewody ciemnieją albo zabezpieczenia wybijają bez wyraźnego powodu, problem może tkwić w zbyt dużym oporze albo słabym styku.

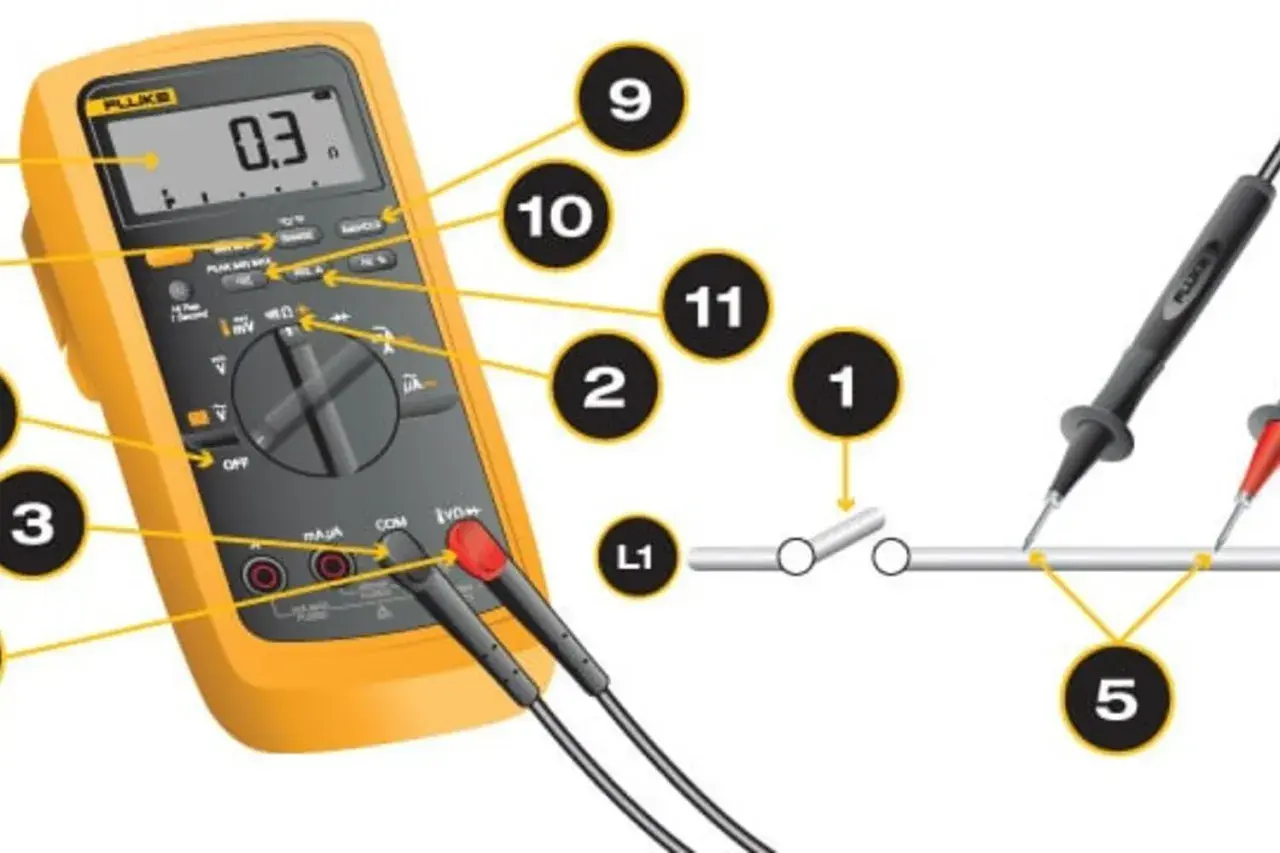

Czym jest rezystancja i jak czytać podstawowy wzór
Rezystancja, czyli opór elektryczny, opisuje to, jak bardzo element obwodu utrudnia przepływ prądu. Najprostszy zapis wygląda tak: R = U / I, gdzie R to rezystancja w omach (Ω), U to napięcie w woltach (V), a I to natężenie prądu w amperach (A). W praktyce oznacza to, że przy napięciu 1 V i prądzie 1 A opór wynosi 1 Ω.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| R | rezystancja, czyli opór elektryczny | Ω |
| U | napięcie | V |
| I | natężenie prądu | A |
| ρ | rezystywność materiału | Ω·mm²/m |
| l | długość przewodnika | m |
| S | przekrój żyły | mm² |
W instalacjach domowych ten wzór najłatwiej zrozumieć na przykładzie obciążenia rezystancyjnego, czyli takiego, które zamienia energię głównie w ciepło. Grzałka o mocy 2000 W zasilana z sieci 230 V ma w przybliżeniu opór około 26,5 Ω, bo R można też oszacować z zależności R = U² / P. Ja zwykle zaczynam od takiego przykładu, bo od razu widać, że rezystancja nie jest abstrakcją z podręcznika, tylko parametrem, który wpływa na zachowanie urządzeń w domu. Żeby zrozumieć, dlaczego ten sam wzór daje różne wyniki dla przewodów, trzeba przejść do geometrii kabla.
Jak policzyć opór przewodu i dlaczego przekrój ma znaczenie
Dla przewodów najczęściej korzysta się z zależności R = ρ · l / S. Tu liczy się nie tylko materiał, ale też długość trasy i przekrój żyły. W miedzi, która jest standardem w większości instalacji mieszkaniowych, rezystywność w temperaturze około 20°C wynosi orientacyjnie 0,0175 Ω·mm²/m. Aluminium ma wyższą rezystywność, około 0,028 Ω·mm²/m, więc przy tym samym przekroju stawia większy opór.
| Przewód | Opór jednej żyły przy 20°C | Opór pętli tam i z powrotem |
|---|---|---|
| Miedź 1,5 mm², 10 m | około 0,117 Ω | około 0,233 Ω |
| Miedź 2,5 mm², 10 m | około 0,070 Ω | około 0,140 Ω |
| Miedź 2,5 mm², 25 m | około 0,175 Ω | około 0,350 Ω |
| Miedź 4 mm², 25 m | około 0,109 Ω | około 0,219 Ω |

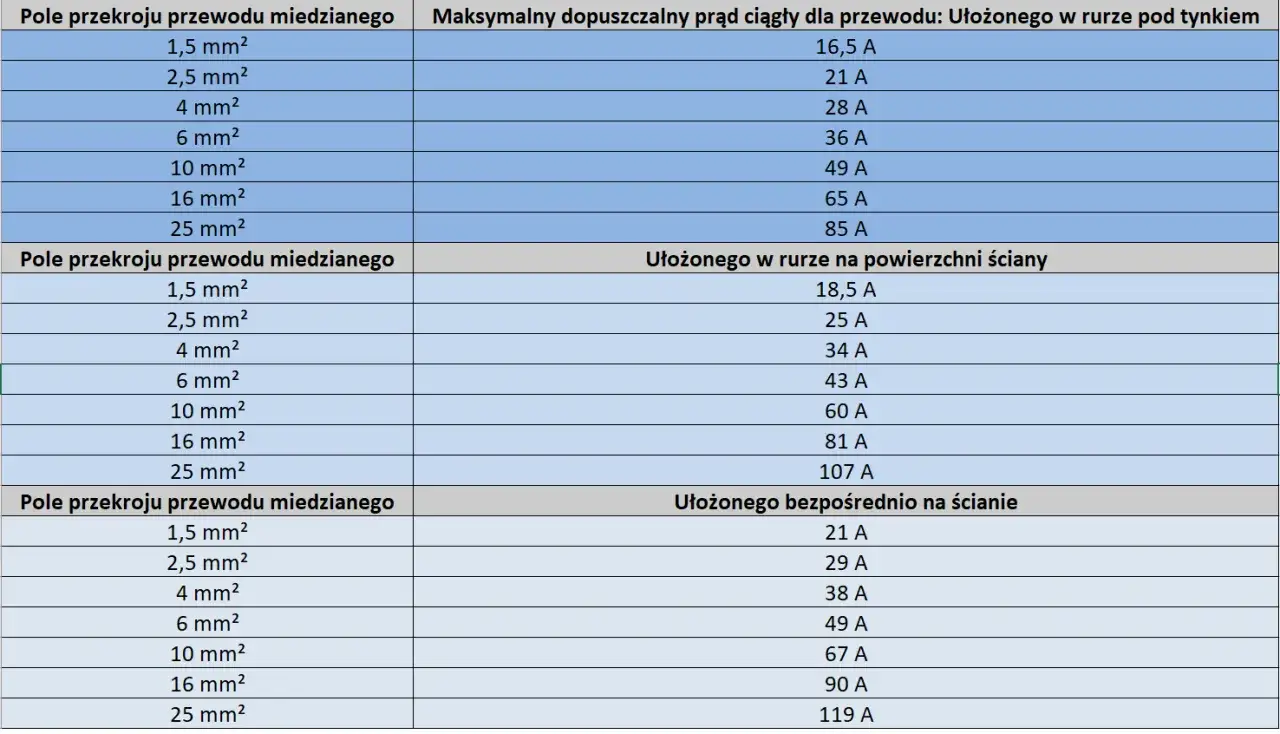

Na papierze te wartości wyglądają niewinnie, ale przy większym prądzie różnica szybko staje się odczuwalna. Jeśli przez pętlę o oporze 0,35 Ω płynie 16 A, spadek napięcia wyniesie około 5,6 V. Przy 230 V to już blisko 2,4%, a im dłuższa trasa, tym wynik rośnie. Właśnie dlatego przy oddalonych gniazdach, garażach, warsztatach i kuchniach nie lubię oszczędzania na przekroju przewodu. Do tego dochodzi jeszcze temperatura: dla miedzi wzrost o 30°C może podnieść opór o około 12%. To dobry moment, żeby spojrzeć na to, co w domu najbardziej pogarsza sytuację.
Co w domu najbardziej podnosi opór i straty energii
W praktyce nie zawsze problemem jest sam przewód. Bardzo często największe straty robią połączenia, zaciski i miejsca, w których instalacja była robiona byle jak. Ja zwykle patrzę na pięć czynników:
- Długość przewodu - im dalej od rozdzielnicy do odbiornika, tym większy opór i większy spadek napięcia.
- Zbyt mały przekrój - cienka żyła szybciej się nagrzewa i gorzej znosi większe obciążenie.
- Materiał - miedź przewodzi lepiej niż aluminium przy tej samej geometrii.
- Temperatura - rozgrzany przewód ma większą rezystancję niż zimny.
- Słabe styki - luźny zacisk, utleniony przewód albo nadpalone gniazdo potrafią zwiększyć opór lokalnie bardziej niż cały odcinek kabla.
To ostatnie jest szczególnie ważne, bo przy słabym styku powstaje miejscowe grzanie, które z czasem jeszcze pogarsza połączenie. W domu objawia się to czasem delikatnym brzęczeniem, przebarwieniem osprzętu albo ciepłym gniazdem po dłuższej pracy urządzenia. Jeżeli coś takiego zauważasz, nie traktuj tego jako drobiazgu. Taki objaw zwykle oznacza, że instalacja już pracuje na granicy rozsądku. Gdy opór przewodów i styków zaczyna być odczuwalny, trzeba jeszcze rozróżnić, kiedy wystarcza sam wzór, a kiedy wchodzą do gry bardziej złożone zależności.
Kiedy sam wzór wystarcza, a kiedy trzeba spojrzeć na impedancję
W obwodach prądu stałego i w prostych odbiornikach rezystancyjnych wzór R = U / I sprawdza się bardzo dobrze. Tak działa na przykład grzałka, czajnik, piekarnik czy klasyczna oprawa z elementem oporowym. Jeśli urządzenie pracuje głównie jak opór, proste obliczenie daje sensowny obraz sytuacji.
| Rodzaj odbiornika | Czy sam opór wystarcza | Co warto uwzględnić |
|---|---|---|
| Grzałka, czajnik, piekarnik | Tak | rezystancję i moc znamionową |
| Silnik, pompa, pralka | Nie w pełni | impedancję, prąd rozruchowy, charakter obciążenia |
| LED, zasilacz, elektronika | Nie | parametry układu zasilającego i pobór mocy |
| Obwód oświetleniowy z wieloma punktami | Częściowo | spadek napięcia, długość przewodów i jakość połączeń |
W sieci 230 V AC nie wszystko zachowuje się jak czysty opór. Dlatego przy silnikach, transformatorach czy nowoczesnych zasilaczach lepiej myśleć o impedancji, czyli o łącznym „oporze” dla prądu zmiennego. W domowej praktyce to ważne, bo zbyt uproszczone liczenie może dać fałszywe poczucie bezpieczeństwa. Jeżeli urządzenie ma elektronikę albo duży prąd startowy, sama rezystancja mówi za mało. To prowadzi prosto do tematu, który w mieszkaniówce bywa ważniejszy od samego przewodu, czyli do rezystancji izolacji.
Rezystancja izolacji to osobny temat, ale w domu bardzo ważny
Rezystancja izolacji nie opisuje przewodu jako takiego, tylko to, jak dobrze izolacja oddziela żyły od siebie i od otoczenia. Wysoka wartość oznacza, że prąd upływu jest mały, a instalacja jest bezpieczniejsza. Niska wartość bywa sygnałem zawilgocenia, uszkodzenia mechanicznego, starzenia materiału albo błędu montażowego.
Do takich pomiarów używa się megomierza, a nie zwykłego multimetru. W praktyce odbiorczej dla wielu obwodów mieszkaniowych przy napięciu do 500 V za sensowny punkt odniesienia przyjmuje się co najmniej 1 MΩ, choć dokładny próg zależy od rodzaju obwodu i obowiązujących wymagań. W suchej, sprawnej instalacji wyniki często są znacznie wyższe, a wartości w setkach megaomów nie są niczym niezwykłym.
Pomiar izolacji warto wykonać po remoncie, po zalaniu, po modernizacji rozdzielnicy i wtedy, gdy wyłącznik różnicowoprądowy zaczyna wybijać bez oczywistej przyczyny. Jeśli instalacja była narażona na wilgoć albo osiadł na niej kurz budowlany, rezystancja potrafi spaść szybciej, niż widać to gołym okiem. Po tej warstwie bezpieczeństwa zostaje już ostatni, bardzo praktyczny temat: najczęstsze błędy, które powodują, że ludzie mylą obliczenia z rzeczywistą instalacją.Najczęstsze błędy przy ocenie instalacji
W rozmowach o domu i elektryce powtarzają się te same pomyłki. Najbardziej kosztowne są moim zdaniem cztery:
- Mylenie rezystancji z mocą - to nie to samo, więc wzór na opór nie zastąpi danych z tabliczki znamionowej.
- Liczenie tylko jednej żyły - w realnym obwodzie prąd płynie tam i z powrotem, więc liczy się pętla.
- Pomijanie temperatury - przewód rozgrzany podczas pracy ma większy opór niż przewód zimny.
- Ignorowanie styków - słabe połączenie potrafi zepsuć nawet poprawnie dobrany kabel.
- Ocenianie izolacji zwykłym multimetrem - taki pomiar nie zastąpi testu megomierzem.
Do tego dochodzi jeszcze jeden błąd, który widzę często przy modernizacjach starych mieszkań: zakładanie, że skoro coś działało latami, to dalej jest bezpieczne. Przewód mógł działać przy mniejszym obciążeniu, ale po dołożeniu płyty indukcyjnej, zmywarki czy ogrzewania łazienkowego sytuacja potrafi zmienić się bardzo szybko. Właśnie dlatego przy remoncie lepiej myśleć o instalacji jak o systemie, a nie o pojedynczym kablu. I to prowadzi do ostatniej, praktycznej warstwy.
Co z tego wynika przy remoncie i doborze osprzętu
Jeśli planujesz zmianę instalacji albo tylko przebudowę jednego obwodu, patrz przede wszystkim na długość trasy, przekrój żył i rodzaj odbiorników. W praktyce najczęściej sens ma takie podejście:
- dla długich odcinków wybieraj większy przekrój, bo zmniejsza to opór i spadek napięcia;
- w kuchni, łazience i pralni zakładaj większe obciążenia niż w zwykłym pokoju;
- nie oszczędzaj na zaciskach i jakości gniazd, bo słaby styk psuje cały odcinek;
- po remoncie zrób pomiar rezystancji izolacji, zamiast zakładać, że wszystko jest dobrze;
- przy starszych instalacjach aluminiowych nie porównuj ich 1:1 z miedzią, bo opór i zachowanie połączeń są inne.
Najlepszy wniosek jest prosty: w domu nie opłaca się patrzeć na rezystancję wyłącznie jako na szkolny wzór. To parametr, który wpływa na bezpieczeństwo, temperaturę przewodów, stabilność zasilania i trwałość osprzętu. Jeśli mam wskazać jedno praktyczne kryterium, to jest nim zawsze jakość całego obwodu, a nie sam kabel w katalogu.
