W rozdzielnicy B16 najczęściej odpowiada za obwody gniazd i część odbiorników o umiarkowanym poborze prądu. Ten tekst wyjaśnia, jak podłączyć bezpiecznik b16 w praktyce, czym różni się od zwykłego „bezpiecznika” topikowego oraz na co zwrócić uwagę przy montażu w domu. Pokazuję też, kiedy taki aparat ma sens, a kiedy lepiej dobrać inny typ zabezpieczenia albo zlecić pracę elektrykowi z uprawnieniami.
Najważniejsze zasady montażu B16 w domu
- B16 to wyłącznik nadprądowy, a nie klasyczny bezpiecznik topikowy.
- W instalacji domowej chroni obwód przed przeciążeniem i zwarciem, ale musi pasować do przekroju przewodów i rodzaju obciążenia.
- W rozdzielnicy liczy się nie tylko sam aparat, lecz także poprawne podłączenie fazy, neutralnego i przewodu ochronnego.
- Nie zakłada się „z automatu”, że każdy B16 podłącza się identycznie - trzeba sprawdzić oznaczenia zacisków i kartę katalogową konkretnego modelu.
- Najbezpieczniej montować go w obwodzie odłączonym od napięcia, po sprawdzeniu braku zasilania testerem dwubiegunowym.
- Jeśli obwód ma duży prąd rozruchowy, B16 może być złym wyborem mimo poprawnego montażu.
Czym jest B16 i kiedy ma sens
B16 to wyłącznik nadprądowy o prądzie znamionowym 16 A i charakterystyce B. W praktyce oznacza to, że ma chronić przewody i odbiorniki przed przeciążeniem oraz zwarciem, a jednocześnie dobrze znosić typowe, krótkie prądy rozruchowe małych urządzeń domowych. Przy charakterystyce B zadziałanie w strefie zwarciowej następuje szybko, zwykle między 3 a 5-krotnością prądu znamionowego, więc dla 16 A mówimy mniej więcej o zakresie 48-80 A.
Ja patrzę na B16 przede wszystkim jak na zabezpieczenie obwodu, a nie „uniwersalny przycisk bezpieczeństwa” do wszystkiego. To ważne rozróżnienie, bo wiele problemów nie wynika z samego aparatu, tylko z tego, że ktoś dobrał go do złego przewodu albo do zbyt ciężkiego odbiornika. W instalacjach domowych B16 najczęściej spotkasz przy gniazdach i przy pojedynczych, wydzielonych obwodach, gdzie nie ma dużego prądu rozruchowego.
| Cecha | Co oznacza w praktyce | Dlaczego to ważne |
|---|---|---|
| 16 A | Prąd znamionowy obwodu | Nie dobiera się go „na oko”, tylko do przewodów i obciążenia |
| Charakterystyka B | Do obwodów z małym prądem rozruchowym | Dobrze sprawdza się w domu, ale nie zawsze przy silnikach i sprężarkach |
| 6 kA | Zdolność wyłączania zwarć | Musi być odpowiednia do spodziewanego prądu zwarciowego w instalacji |
| 1P, 2P, 3P | Liczba biegunów | Wybór zależy od tego, czy obwód jest jednofazowy, czy trójfazowy |
To prowadzi do najważniejszego pytania: jak taki aparat w ogóle wpiąć w rozdzielnicy, żeby obwód działał poprawnie i bezpiecznie.

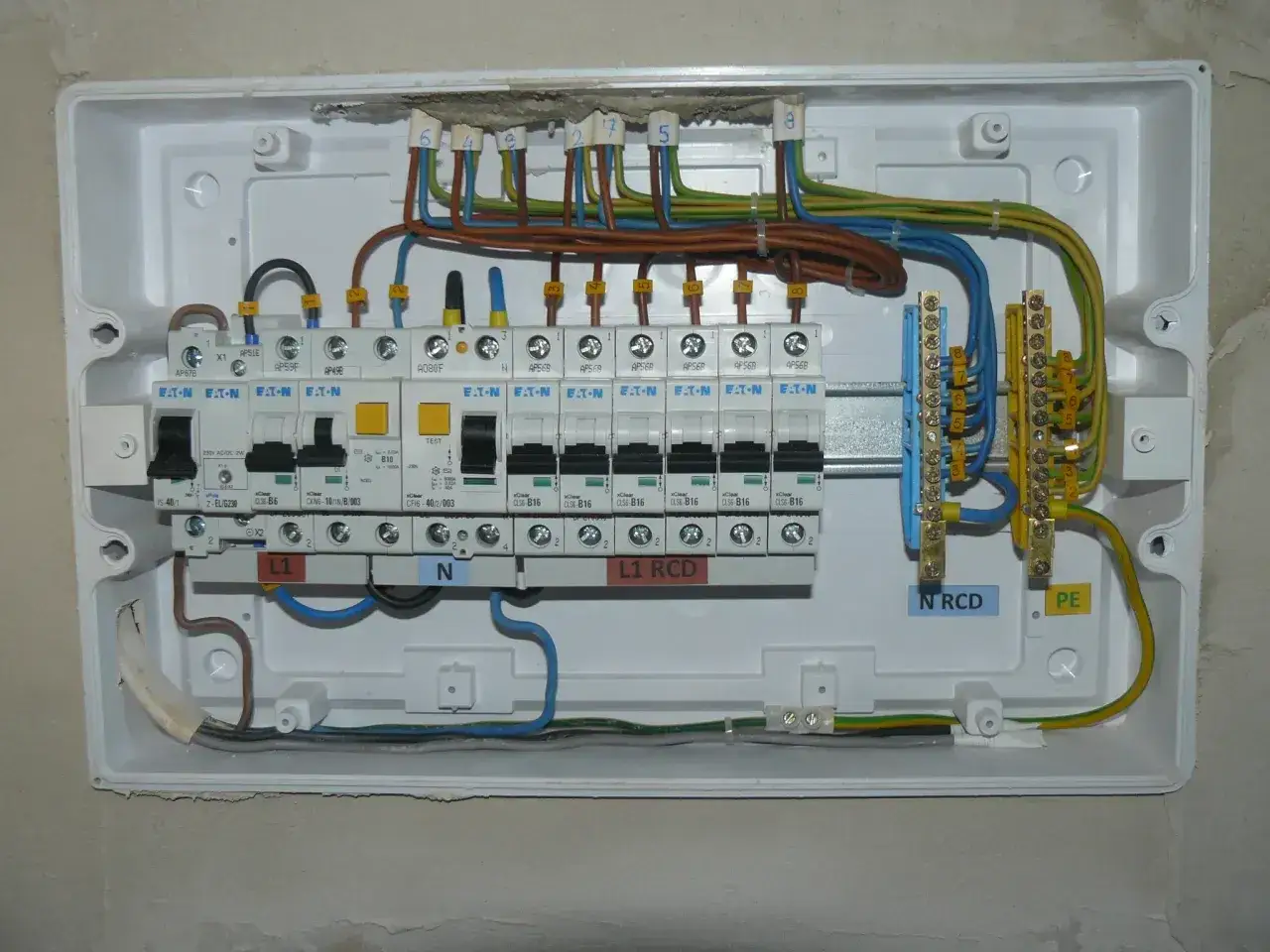

Jak wygląda poprawne podłączenie w rozdzielnicy
W rozdzielnicy B16 montuje się na szynie DIN 35 mm, czyli na standardowej szynie montażowej dla aparatury modułowej. Sam aparat nie „wisi” na przewodach - najpierw musi być mechanicznie osadzony, a dopiero potem podłączony zgodnie z oznaczeniami zacisków. Najważniejsza zasada jest prosta: nie zgaduj kierunku zasilania, tylko patrz na opis producenta, bo nie każdy model ma identyczny układ połączeń.
Faza, neutralny i przewód ochronny
W typowym obwodzie jednofazowym przez B16 prowadzisz przewód fazowy L. Neutralny N zwykle trafia na listwę neutralną, a ochronny PE na osobną listwę ochronną. Przewód ochronny nie przechodzi przez wyłącznik nadprądowy - jego zadanie jest inne: chronić przed skutkami uszkodzenia izolacji i zapewnić drogę do zadziałania zabezpieczeń przy awarii. Jeśli pracujesz z aparatem typu 1P+N albo z RCBO, układ połączeń może wyglądać inaczej, dlatego zawsze trzeba sprawdzić schemat konkretnego modelu.
Przeczytaj również: Jak zrobić szafkę DIY? Kompletny przewodnik krok po kroku
Jedna faza, dwie fazy, trzy fazy
W domach jednorodzinnych najczęściej spotyka się B16 w obwodach jednofazowych, ale istnieją też wersje 2P i 3P. Wersja 3P ma sens wtedy, gdy zabezpieczasz obwód trójfazowy albo odbiornik wymagający takiego układu. Najgorszy błąd, jaki widuję, to próba potraktowania wszystkich wariantów tak samo. To nie jest detal kosmetyczny - liczba biegunów musi odpowiadać budowie obwodu.
W praktyce warto też rozróżnić dwa pojęcia, które często się mieszają: szyna grzebieniowa i mostki przewodowe. Szyna grzebieniowa rozprowadza zasilanie na kilka aparatów jednocześnie, a mostek przewodowy robi to samo, ale przewodem. Szyna jest zwykle czytelniejsza, bardziej uporządkowana i po prostu wygodniejsza w rozdzielnicy domowej, o ile pasuje do danego systemu aparatury.
W tej części najważniejsze jest jedno: poprawne podłączenie w rozdzielnicy nie polega na „wpięciu kabla do automatu”, tylko na zbudowaniu spójnego układu zasilania, ochrony i rozdziału przewodów. Następny krok to już bezpieczny montaż i kontrola połączeń.
Jak bezpiecznie wykonać montaż i kontrolę połączeń
Jeżeli ktoś pyta mnie o techniczny montaż, zawsze zaczynam od bezpieczeństwa. Rozdzielnicę trzeba odłączyć od zasilania, a potem potwierdzić brak napięcia testerem dwubiegunowym. Sam wyłącznik główny nie wystarczy, bo w praktyce liczy się nie tylko pozycja dźwigni, ale rzeczywisty brak potencjału na zaciskach.
- Wyłącz zasilanie główne i zabezpiecz możliwość przypadkowego załączenia.
- Sprawdź brak napięcia na zaciskach rozdzielnicy testerem dwubiegunowym.
- Osadź B16 na szynie DIN i upewnij się, że aparat siedzi stabilnie.
- Przygotuj przewody zgodnie z wymaganym przekrojem i długością odizolowania.
- Podłącz przewód fazowy do właściwego zacisku, a neutralny i ochronny do odpowiednich listew.
- Dokręć zaciski momentem zalecanym przez producenta.
- Oznacz obwód i sprawdź działanie po ponownym załączeniu zasilania.
Tu warto zatrzymać się na chwilę przy momentach dokręcania. W dokumentacji jednego z popularnych modeli B16 producent podaje 2,8 Nm jako moment dla zacisków, a dla przewodów litych dopuszcza zakres do 35 mm². To dobry przykład, dlaczego nie powinno się dokręcać „na czuja”. Za słaby styk grzeje się i potrafi uszkodzić obudowę zacisku, a zbyt mocny niszczy gwint albo śrubę.
W praktyce domowej ważne są też końcówki przewodów. Przy żyłach elastycznych stosuje się tulejki zaciskowe, bo skręcone na szybko druciki potrafią się rozjechać pod śrubą. Warto też pamiętać, że kabel nie powinien być naciągnięty ani załamany przy samym aparacie. Rozdzielnica ma wyglądać czysto, ale jeszcze ważniejsze jest to, żeby była trwała i czytelna podczas późniejszego serwisu.
Według zaleceń Enea Operator większość obwodów domowych wykonuje się przewodami 1,5 mm² lub 2,5 mm², a rozdzielnica powinna stać w miejscu łatwo dostępnym. To dobrze prowadzi do kolejnego pytania: co zwykle psuje montaż, nawet jeśli wszystko na pierwszy rzut oka wygląda poprawnie?
Najczęstsze błędy, które psują cały obwód
W rozdzielnicach błędy rzadko wyglądają spektakularnie. Częściej są drobne, a skutki wychodzą dopiero po czasie: grzejący się zacisk, losowo wybijający obwód albo problem z różnicówką. Ja zwracam uwagę przede wszystkim na takie potknięcia:
- podłączenie przewodów niezgodnie z oznaczeniem zacisków;
- mieszanie przewodów neutralnych z różnych obwodów chronionych osobnymi RCD;
- brak tulejek na przewodach elastycznych;
- zbyt mały przekrój przewodu względem obciążenia;
- niedokręcone zaciski, które po kilku tygodniach zaczynają się grzać;
- zbyt duża liczba odbiorników na jednym obwodzie;
- dobór B16 do urządzeń z wyraźnym prądem rozruchowym, gdzie lepsza byłaby inna charakterystyka.
Ostatni punkt jest szczególnie ważny. B16 ma charakterystykę B, więc dobrze znosi typowe domowe odbiorniki, ale nie jest idealny wszędzie tam, gdzie startuje silnik, sprężarka albo inny ciężej uruchamiany sprzęt. W takich przypadkach sam fakt „że działa” nie oznacza jeszcze, że dobrano go rozsądnie.
Tu wchodzi kwestia doboru obciążenia i przewodu, czyli rzecz, która w praktyce decyduje o tym, czy obwód będzie działał stabilnie przez lata, czy tylko do pierwszego większego testu.

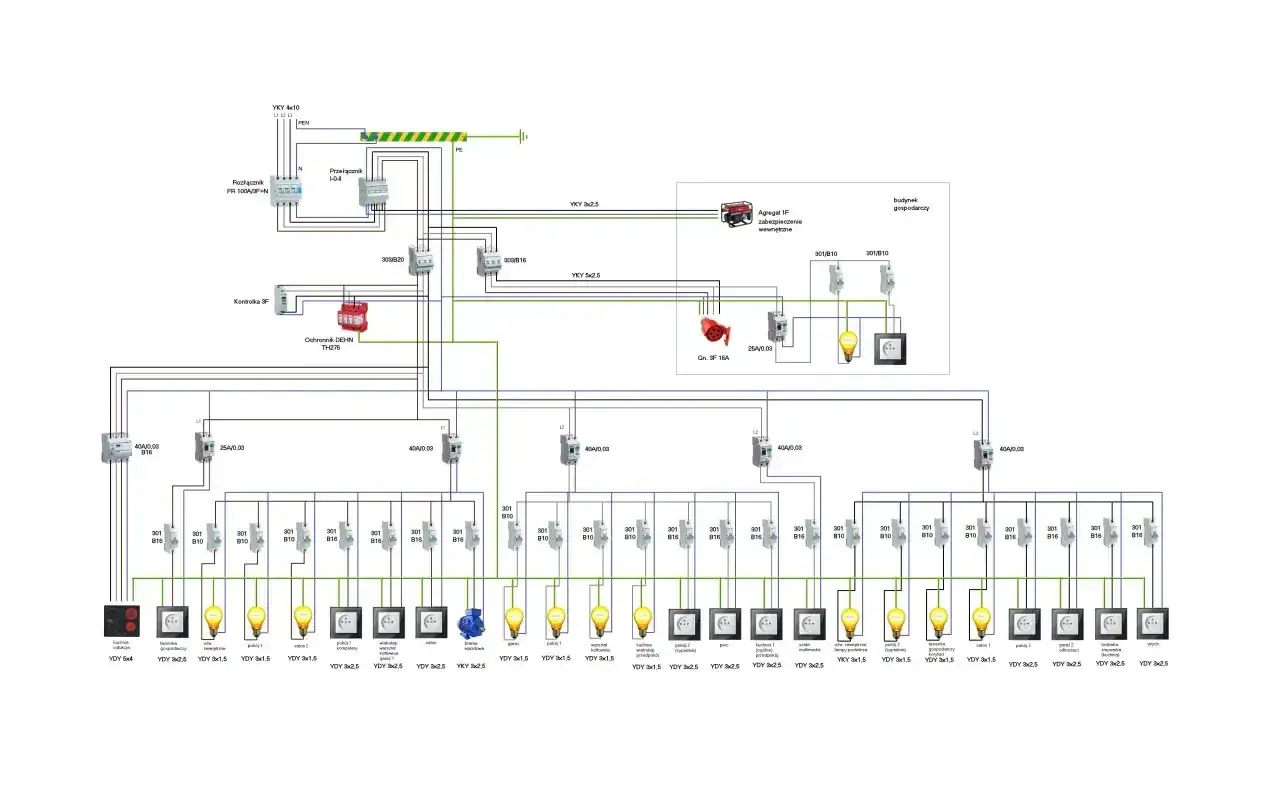

Jak dobrać przewód, obciążenie i charakterystykę
Najprostsza domowa zasada brzmi tak: B16 najczęściej pasuje do obwodów gniazdowych wykonanych przewodem 2,5 mm², a B10 częściej trafia do oświetlenia na 1,5 mm². To jednak nie jest automatyczna reguła dla każdej instalacji. Długość przewodu, sposób ułożenia, temperatura otoczenia i skupienie wielu żył w jednym miejscu potrafią zmienić warunki pracy bardziej, niż wiele osób zakłada.
| Obwód | Najczęstszy przekrój | Typowe zabezpieczenie | Uwagi praktyczne |
|---|---|---|---|
| Oświetlenie | 1,5 mm² | B10 | Niski pobór, małe prądy rozruchowe |
| Gniazda ogólne | 2,5 mm² | B16 | Najczęstszy układ w domu |
| Pralka, zmywarka, pojedyncze AGD | 2,5 mm² | B16 | Lepiej prowadzić jako osobny obwód |
| Urządzenia z rozruchem | Zależnie od mocy | C16 lub inne | Wymaga sprawdzenia projektu i parametrów instalacji |
Warto też pamiętać o limicie praktycznym obwodu. W domu nie chodzi tylko o samą moc, ale o wygodę i bezpieczeństwo użytkowania. Zbyt długi łańcuch gniazd na jednym B16 powoduje, że obwód jest przeciążany szybciej, a awaria jednego miejsca potrafi wyłączyć pół pomieszczenia. W dobrze rozplanowanej instalacji pojedynczy obwód ma konkretne zadanie i nie „ciągnie” wszystkiego naraz.
Jeżeli obciążenie jest większe albo odbiornik ma wyraźny prąd rozruchowy, nie próbuję ratować sytuacji samym wymianą aparatu na mocniejszy. Najpierw sprawdza się przewody, sposób prowadzenia, selektywność zabezpieczeń i warunki pracy całego obwodu. Dopiero później podejmuje się decyzję o zmianie charakterystyki na C albo o wydzieleniu osobnego obwodu. To prowadzi do ostatniej, ale bardzo praktycznej części: co sprawdzić przed zamknięciem rozdzielnicy.
Co sprawdzić przed zamknięciem rozdzielnicy
Na końcu liczy się nie tylko to, czy B16 został wpięty, ale czy cała rozdzielnica jest logiczna i czytelna. Ja zawsze sprawdzam trzy rzeczy: oznaczenie obwodu, poprawność połączeń i możliwość przyszłej rozbudowy. Jeśli rozdzielnica jest opisowa, serwis po latach trwa krócej, a ryzyko pomyłki spada.
- Sprawdź, czy obwód ma czytelny opis, na przykład „gniazda salon” albo „zmywarka”.
- Upewnij się, że przewody neutralne nie są pomieszane między różnymi grupami RCD.
- Zweryfikuj, czy w rozdzielnicy zostało miejsce na przyszłe moduły.
- Po załączeniu zasilania przetestuj działanie zabezpieczeń i zachowanie obwodu pod obciążeniem.
- Jeśli coś nagrzewa się nietypowo albo aparat wybija bez wyraźnej przyczyny, wróć do pomiarów, zamiast „próbować jeszcze raz”.
Enea Operator zwraca uwagę, że rozdzielnica domowa powinna być łatwo dostępna i mieć zapas miejsca na rozbudowę, a w domu jednorodzinnym sensownym minimum jest zwykle kilkadziesiąt modułów. To dobrze pokazuje, że instalacji nie projektuje się pod jeden dzień pracy, tylko pod lata użytkowania. I właśnie dlatego B16 warto traktować nie jako przypadkowy element, lecz jako część większego układu, który ma działać przewidywalnie i bezpiecznie.
Jeżeli po montażu masz choć cień wątpliwości co do doboru przewodu, układu RCD albo oznaczeń zacisków, nie kończ pracy „na skróty”. W rozdzielnicy drobny błąd nie wygląda groźnie od razu, ale potrafi ujawnić się wtedy, gdy instalacja jest już obciążona i dom naprawdę zaczyna z niej korzystać.
