Podłączenie grzejnika od dołu to rozwiązanie, które łączy estetykę z wygodą montażu, ale działa dobrze tylko wtedy, gdy grzejnik, zawór i rozstaw przyłączy są dobrane bez przypadkowych kompromisów. W praktyce liczy się nie tylko to, gdzie wychodzą rury, lecz także strona zasilania, typ zestawu przyłączeniowego i możliwość późniejszego serwisu. Poniżej rozpisuję to tak, jak podszedłbym do tematu przy realnym montażu w domu.
Najważniejsze rzeczy, które trzeba ustalić przed montażem grzejnika z dolnym zasilaniem
- Sprawdź, czy grzejnik ma fabryczne dolne przyłącze - nie każdy model nadaje się do takiego montażu bez przeróbek.
- Dopasuj rozstaw i typ zestawu - w praktyce bardzo często chodzi o standard 50 mm i odpowiednio dobrany zestaw prosty albo kątowy.
- Rozróżnij zasilanie i powrót - odwrotny montaż potrafi obniżyć moc grzejnika i utrudnić regulację.
- Zostaw zapas rur - łatwiej je skrócić niż później przedłużać.
- Przewidź serwis - zawory odcinające, odpowietrznik i dostęp do głowicy naprawdę mają znaczenie po zakończeniu remontu.
Na czym polega dolne podłączenie grzejnika i kiedy ma sens
W najprostszym ujęciu chodzi o to, że rury zasilająca i powrotna dochodzą do grzejnika od spodu, zamiast wchodzić do niego z boku. To szczególnie praktyczne w łazienkach, nowoczesnych pokojach i wszędzie tam, gdzie instalacja ma zniknąć w podłodze albo w ścianie, a nie prowadzić wzrok po całej trasie rur. Ja zwykle traktuję takie rozwiązanie jako dobry wybór wtedy, gdy estetyka ma iść w parze z porządkiem montażowym, a nie tylko z samym wyglądem końcowym.
Najlepiej sprawdza się ono w instalacji dwururowej, gdzie zasilanie i powrót biegną osobno. Taki układ daje łatwiejszą regulację i pozwala podłączyć grzejnik w sposób przewidziany przez producenta. Warto też pamiętać, że dolne przyłącze nie jest uniwersalnym trikiem do każdego kaloryfera - ma sens przede wszystkim przy modelach zaprojektowanych do takiego sposobu pracy, zwykle z wbudowaną wkładką zaworową.
Jeśli instalacja ma być wykonana raz, porządnie i bez późniejszego kucia, dolne zasilanie daje dużą przewagę praktyczną. Z tego wynika jednak kolejne pytanie: jaki wariant przyłącza wybrać, żeby wszystko się zgadzało z układem rur i samym grzejnikiem.
Jakie warianty przyłącza spotkasz najczęściej
W katalogach systemów przyłączeniowych standardem bardzo często jest rozstaw 50 mm. Taki układ ułatwia montaż, ale tylko wtedy, gdy od początku wiesz, czy potrzebujesz wersji środkowej, bocznej, prostej czy kątowej. W praktyce właśnie tu najłatwiej o pomyłkę: dwa podobne zestawy mogą wyglądać niemal identycznie, a w ścianie lub podłodze wymagają zupełnie innego wyprowadzenia rur.
| Wariant | Kiedy go wybieram | Co daje | Na co uważać |
|---|---|---|---|
| D50 środkowe | Gdy oba przyłącza mają wypaść w osi grzejnika | Najbardziej uporządkowany i symetryczny wygląd | Trzeba dokładnie trafić w rozstaw i wysokość wyjść |
| D50 lewe lub prawe | Gdy rury są wyprowadzone po jednej stronie | Łatwiej dopasować się do istniejącej instalacji | Strona musi zgadzać się z modelem grzejnika |
| Zawór prosty | Gdy rury wychodzą z podłogi | Najczytelniejsze prowadzenie rur i prostszy montaż | Trzeba pilnować osi i luzu montażowego |
| Zawór kątowy | Gdy instalacja wychodzi ze ściany za grzejnikiem | Lepsze ukrycie rur i często wygodniejsza estetyka | Ważny jest dostęp do regulacji i miejsce na głowicę |
W praktyce dobrze to widać w gotowych zestawach dla grzejników dwururowych, takich jak IMI Duolux 50, gdzie rozstaw 50 mm i możliwość montażu po lewej albo prawej stronie są już częścią założenia systemu. To ważne, bo nie kupuje się wtedy przypadkowych elementów, tylko układ, który ma współpracować z konkretnym typem grzejnika. Gdy rozumiesz ten podział, łatwiej przejść do planowania samej instalacji.
Jak przygotować instalację, żeby nie przerabiać rur dwa razy
Ja zaczynam od trzech rzeczy: modelu grzejnika, strony przyłącza i miejsca, w którym wyjdą rury. Dopiero potem dobieram resztę osprzętu. To brzmi banalnie, ale właśnie brak tej kolejności najczęściej kończy się dodatkowymi kolankami, przejściówkami albo nieestetycznym poprawianiem po fakcie.
Zacznij od modelu grzejnika
Jeśli grzejnik ma pracować z dolnym zasilaniem, najlepiej kupić model fabrycznie do tego przystosowany. W stalowych grzejnikach płytowych zwykle spotkasz oznaczenia typu V, CV albo VK, zależnie od producenta. Taki wybór ma znaczenie nie tylko dla wyglądu, ale też dla hydrauliki całej instalacji - producent zakłada konkretny kierunek przepływu i sposób regulacji.
Sprawdź stronę podłączenia
Nie każdy model jest symetryczny. Są wersje lewe i prawe, a to oznacza, że zasilanie i powrót muszą trafić we właściwą stronę już na etapie przygotowania podejść. Dokumentacja KFA pokazuje to bardzo wyraźnie: przy wersji prawej i lewej kolejność montażu jest odwrotna, więc nie wolno zakładać, że da się wszystko odwrócić „na oko”. Ja zawsze sprawdzam to przed przykręceniem pierwszego elementu, bo późniejsza poprawka zajmuje dużo więcej czasu niż sam test.
Przeczytaj również: Cokół czy listwa? - Jak dobrać materiał, wysokość i uniknąć błędów
Przewidź serwis i przyszłe zmiany
Jeśli jest choć cień szansy, że kiedyś dołożysz grzałkę elektryczną, przewidź to od razu. W praktyce oznacza to miejsce na trójnik i sensowny dostęp do przyłącza. Gdy instalacja jest już zamknięta w zabudowie albo pod płytkami, późniejsze dokładanie takiego elementu potrafi być nieproporcjonalnie drogie. To samo dotyczy zapasu rur: zostawiam go po to, żeby mieć z czego precyzyjnie dociąć długość, a nie walczyć z brakującym centymetrem.
| Co sprawdzić przed montażem | Dlaczego to ważne |
|---|---|
| Rozstaw przyłączy 50 mm | Musi pasować do zestawu przyłączeniowego i wyprowadzenia rur |
| Strona lewa lub prawa | Decyduje o poprawnym kierunku zasilania i powrotu |
| Typ zaworu: prosty albo kątowy | Warunkuje estetykę i sposób dojścia rur do grzejnika |
| Gwint i średnica podłączenia | Chroni przed koniecznością stosowania przypadkowych przejściówek |
| Miejsce na odpowietrznik | Ułatwia uruchomienie i późniejszą eksploatację |
| Zapas rur | Pomaga uniknąć przedłużek i niepotrzebnych łączeń nad podłogą |
Gdy to wszystko jest zaplanowane, sam montaż przestaje być improwizacją i staje się logiczną sekwencją działań. Właśnie do tego przechodzę w następnej części.

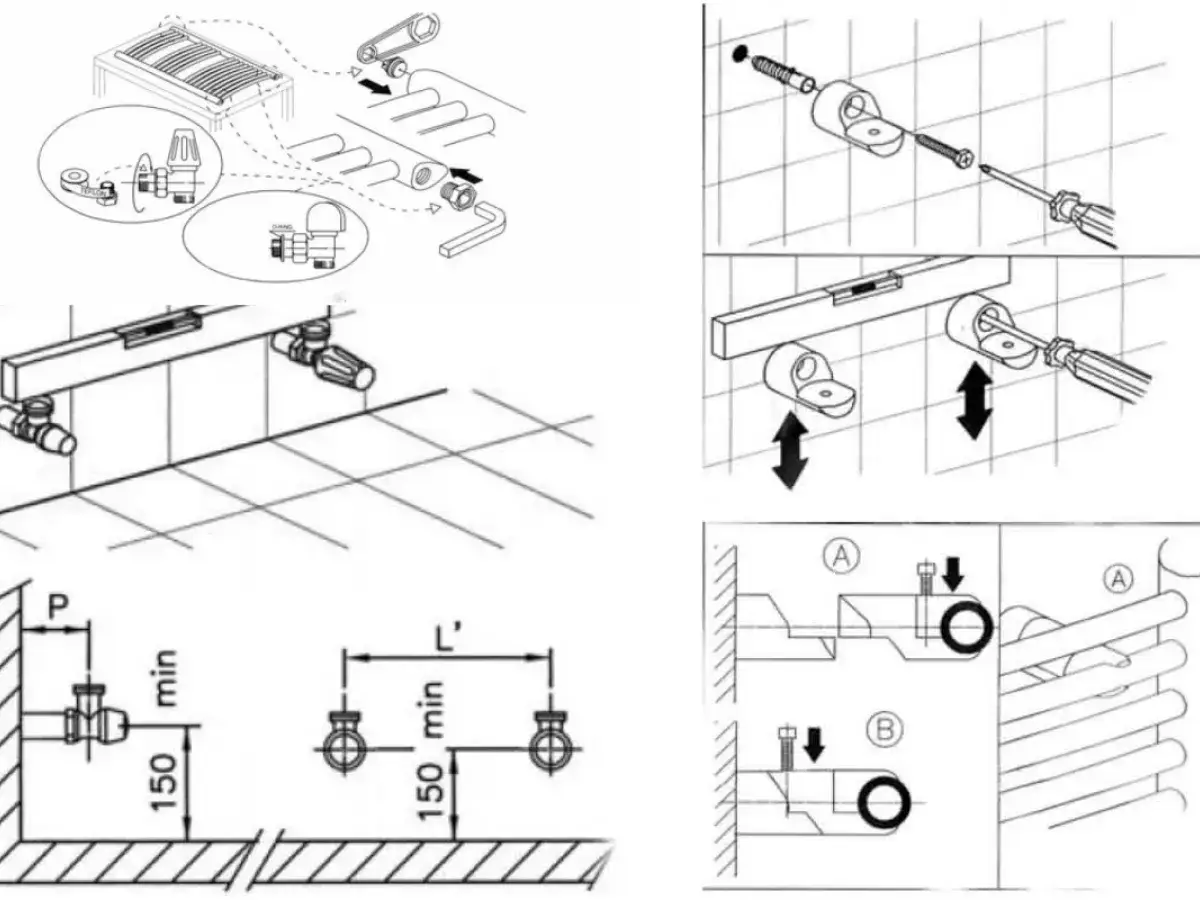

Montaż krok po kroku bez niepotrzebnych skrótów
Przy takim montażu liczy się kolejność. Ja robię to zawsze tak samo, bo wtedy łatwiej wyłapać błąd jeszcze przed napełnieniem instalacji.
- Odciąć obieg i spuścić wodę z gałęzi - grzejnik musi być całkowicie odłączony od ciśnienia.
- Sprawdzić oznaczenia zasilania i powrotu - nie zakładać, że kolor rur albo położenie od razu wszystko wyjaśniają.
- Zamontować zestaw przyłączeniowy - uszczelki, złączki i korpus zaworu muszą siedzieć równo, bez nadmiernego dociągania.
- Powiesić grzejnik i ustawić go osiowo - przy dolnym przyłączu nawet niewielkie przesunięcie potrafi zepsuć efekt wizualny.
- Podłączyć rury proste albo kątowe - tu sprawdza się zostawiony wcześniej zapas długości.
- Zaślepić niewykorzystane otwory i wkręcić odpowietrznik - bez tego uruchomienie bywa kłopotliwe.
- Napełnić instalację, odpowietrzyć i sprawdzić szczelność - dopiero wtedy warto ocenić temperaturę całego grzejnika.
Jeżeli po uruchomieniu grzejnik grzeje nierówno, najpierw patrzę na dwa rzeczy: zapowietrzenie i kierunek przepływu. To właśnie ich pomylenie najczęściej daje efekt, który wygląda jak usterka grzejnika, a w rzeczywistości jest zwykłym błędem montażowym. Z tego już prosta droga do najczęstszych potknięć.
Najczęstsze błędy, które obniżają moc grzejnika
- Pomylone zasilanie i powrót - grzejnik zwykle nie przestaje działać całkiem, ale traci na wydajności i trudniej go wyregulować.
- Zły typ zestawu przyłączeniowego - prosty i kątowy nie są zamienne, nawet jeśli na pierwszy rzut oka wyglądają podobnie.
- Brak odpowietrzenia po napełnieniu - bulgotanie, chłodny fragment grzejnika i niestabilna praca to typowy skutek.
- Próba podłączenia zwykłego grzejnika „na skróty” - adapter nie zastępuje fabrycznego rozwiązania i często psuje estetykę oraz przepływ.
- Zbyt mały zapas rur - wtedy zamiast krótkiego docięcia pojawiają się nieładne przedłużki i dodatkowe połączenia.
- Brak dostępu serwisowego - po zabudowie okazuje się, że zaworu nie da się wygodnie odciąć ani skontrolować.
W instrukcjach producentów bardzo wyraźnie widać jeszcze jedną rzecz: przy wersjach lewych i prawych kolejność podłączenia bywa odwrotna, a po błędnym montażu trzeba sprawdzić nie tylko odpowietrzenie, ale też sam kierunek przepływu. To niby drobiazg, ale właśnie takie drobiazgi najczęściej decydują o tym, czy grzejnik działa bezproblemowo, czy wymaga poprawki po pierwszym uruchomieniu.
Skoro wiadomo już, czego unikać, zostaje jeszcze bardzo praktyczne pytanie: ile to wszystko kosztuje i kiedy lepiej oddać robotę instalatorowi.
Ile to kosztuje i kiedy lepiej wezwać instalatora
Przy dolnym podłączeniu koszty zależą przede wszystkim od tego, czy montujesz wszystko od zera, czy tylko wymieniasz grzejnik w istniejącej instalacji. Sam osprzęt nie jest zwykle najdroższą częścią całej operacji, ale to właśnie on najczęściej decyduje o jakości efektu.
| Element | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Zestaw przyłączeniowy 50 mm | 150-300 zł | Marka, wykończenie, prosty lub kątowy wariant |
| Lepszy zestaw termostatyczny z nastawą | 250-500 zł | Precyzja regulacji, jakość armatury, funkcje dodatkowe |
| Robocizna przy wymianie jednego grzejnika | 250-600 zł | Dostęp do rur, konieczność spuszczenia wody i czas pracy |
| Przeróbka wyjść w ścianie lub podłodze | 400-900 zł | Kucie, bruzdy, odtworzenie wykończenia i dopasowanie podejść |
To są widełki orientacyjne, ale dobrze pokazują logikę wydatków: jeśli instalacja była przewidziana wcześniej, montaż jest znacznie prostszy i tańszy. Jeśli trzeba ratować układ po wykończeniu, koszt rośnie głównie przez prace dodatkowe, a nie sam grzejnik. Ja szczególnie polecam fachowca wtedy, gdy instalacja jest jednorurowa, wyjścia są niestandardowe, a grzejnik ma być dekoracyjny albo drogi - tu błąd montażowy zwykle kosztuje więcej niż sama usługa.
Do instalatora warto też zadzwonić wtedy, gdy nie masz pewności co do kierunku przepływu, doboru zaworu albo późniejszego zrównoważenia obiegu. Przy kilku grzejnikach na jednej gałęzi dobrze dobrana nastawa wstępna potrafi zrobić większą różnicę niż kosmetyczna zmiana modelu zaworu.
Co warto przewidzieć, zanim zamkniesz instalację na stałe
- Dostęp do zaworów - nawet najlepiej schowana instalacja powinna dać się serwisować bez demolowania ściany.
- Miejsce na głowicę termostatyczną - nie może być zasłonięta zasłoną, meblem ani zbyt ciasną zabudową.
- Możliwość odcięcia grzejnika - przydaje się przy czyszczeniu, wymianie lub awarii jednego elementu.
- Odpowietrzanie po sezonie - prosty dostęp do odpowietrznika oszczędza czas przy każdym uruchomieniu.
- Przyszłą rozbudowę - jeśli planujesz grzałkę elektryczną, przewiduj to przed wykończeniem, a nie po nim.
Najlepszy efekt daje nie sam wybór dolnego przyłącza, tylko spójne potraktowanie całego układu: grzejnika, armatury, wyjść rur i możliwości późniejszego serwisu. Jeśli te elementy zagrają razem, montaż jest czysty wizualnie, hydraulicznie poprawny i naprawdę wygodny w codziennym użytkowaniu.
