W domowej instalacji elektrycznej układ sieci TT opiera się na prostej, ale wymagającej zasadzie: części przewodzące urządzeń są połączone z lokalnym uziemieniem, a przy uszkodzeniu o odłączeniu zasilania decyduje przede wszystkim wyłącznik różnicowoprądowy. To rozwiązanie nie wybacza niedbałego uziomu ani źle zaprojektowanej rozdzielnicy. Poniżej wyjaśniam, jak działa ten system, kiedy ma sens w domu i co trzeba sprawdzić, żeby ochrona przeciwporażeniowa naprawdę działała.
Najważniejsze zasady, które decydują o bezpieczeństwie w TT
- W TT przewód ochronny nie opiera się na PEN z sieci, tylko na własnym uziomie budynku.
- Przy zwarciu do obudowy prąd uszkodzeniowy bywa zbyt mały, by szybko zadziałało samo zabezpieczenie nadprądowe.
- RCD jest tu elementem kluczowym, a w praktyce najczęściej stosuje się czułość 30 mA dla obwodów końcowych.
- Uziom, połączenia wyrównawcze i rozdzielnica muszą działać jako jeden układ, a nie trzy osobne elementy.
- W domu z TT szczególnie ważne są pomiary, selektywność zabezpieczeń i brak mostków między PE a N za RCD.
- Najwięcej problemów powodują błędy montażowe, a nie sam pomysł na ten system.

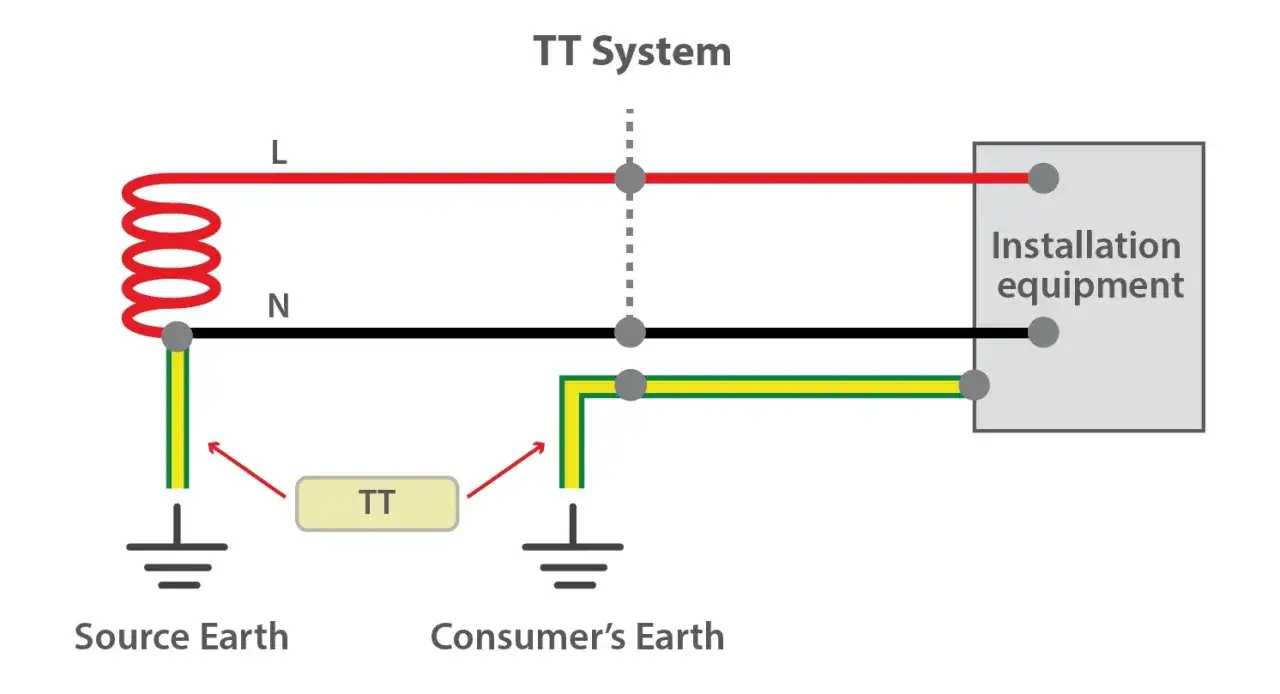

Jak działa system TT w domu
Najprościej ujmując, w tym układzie punkt neutralny po stronie zasilania jest uziemiony, ale w budynku ochronę realizuje lokalny uziom. Gdy faza dotknie metalowej obudowy urządzenia, prąd płynie przez przewód ochronny, uziom i grunt z powrotem do źródła zasilania. To ważne: droga tego prądu jest zwykle na tyle „miękka”, że nie daje tak wysokiego prądu zwarciowego jak w części układów TN.
W praktyce wygląda to tak:
- W instalacji pojawia się uszkodzenie izolacji i faza trafia na obudowę.
- Prąd płynie przez przewód ochronny do uziomu budynku.
- Obwód zwarciowy zamyka się przez ziemię i uziemienie po stronie źródła.
- Zabezpieczenie różnicowoprądowe wykrywa nierównowagę między prądem wpływającym i wypływającym oraz odłącza zasilanie.
Właśnie dlatego TT trzeba czytać jako system, a nie jako pojedynczy aparat w rozdzielnicy. Ja zawsze zaczynam od pytania, czy droga prądu uszkodzeniowego jest przewidziana i zmierzona, a dopiero potem patrzę na katalog zabezpieczeń. To prowadzi wprost do roli różnicówki, bez której ta ochrona byłaby niepełna.
Dlaczego wyłącznik różnicowoprądowy jest w TT najważniejszy
W TT nie można polegać wyłącznie na szybkim zadziałaniu wyłącznika nadprądowego, bo prąd zwarcia doziemnego często jest zbyt mały. Właśnie dlatego RCD staje się podstawowym narzędziem samoczynnego odłączenia zasilania. W domach najczęściej spotyka się czułość 30 mA jako ochronę dodatkową, zwłaszcza na obwodach gniazdowych, w łazienkach, kuchniach i innych miejscach o podwyższonym ryzyku.
Warto też pamiętać, że nie każdy RCD działa tak samo dobrze w każdej instalacji. Przy współczesnych odbiornikach, elektronice, pompach ciepła, fotowoltaice czy ładowarkach samochodowych zwykle trzeba staranniej dobrać typ aparatu i podział obwodów. Zbyt mało przemyślana rozdzielnica potrafi wywołać niepotrzebne wyzwalanie albo, przeciwnie, utrudnić skuteczną ochronę.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| RCD 30 mA | Dodatkowa ochrona przed porażeniem | Najczęściej powinien obejmować obwody końcowe, a nie cały dom „na jednym koszu” |
| RCD selektywny 100/300 mA | Lepsza selektywność i ograniczanie skutków doziemienia | Ma sens tylko wtedy, gdy projekt przewiduje sensowną kaskadę zabezpieczeń |
| Przycisk TEST | Szybka kontrola mechaniki wyzwalania | To test działania aparatu, a nie pełny pomiar instalacji |
W projekcie ochrony często pojawia się warunek RA × IΔn ≤ 50 V, gdzie RA oznacza sumaryczną rezystancję uziomu i przewodów ochronnych, a IΔn znamionowy prąd różnicowy RCD. To prosty zapis, ale za nim stoi bardzo konkretna sprawa: instalacja ma odłączyć zasilanie zanim napięcie dotykowe stanie się niebezpieczne. Gdy to rozumiesz, łatwiej zobaczyć, w jakich domach TT pojawia się najczęściej.
Kiedy ten układ spotyka się w instalacjach domowych
O tym, czy budynek pracuje w TT, nie decyduje gust wykonawcy ani to, co „wydaje się wygodniejsze”. Układ zależy od warunków przyłączenia, projektu oraz sposobu zasilania obiektu. W praktyce TT pojawia się częściej tam, gdzie operator nie dostarcza do budynku przewodu ochronnego w postaci PEN albo gdzie inwestycja wymaga własnego, dobrze wykonanego uziomu.
Najczęstsze sytuacje są dość przewidywalne:
- dom jednorodzinny zasilany z sieci, w której przewidziano TT zamiast TN,
- modernizacja starszego budynku, w którym nie da się sensownie oprzeć ochrony na starym układzie przewodów,
- obiekt z własnym uziomem i rozbudowaną instalacją, w której łatwiej kontrolować ochronę lokalnie,
- dom z dodatkowymi źródłami energii, takimi jak fotowoltaika, pompa ciepła czy ładowarka EV, gdzie trzeba bardzo dobrze ograć selektywność i prądy upływu.
W nowych domach TT nie jest jedyną opcją i nie zawsze będzie pierwszym wyborem, ale nadal ma sens tam, gdzie warunki sieciowe i projektowe tego wymagają. Im więcej elektroniki w domu, tym większe znaczenie mają poprawny dobór zabezpieczeń i rozsądny podział obwodów. To dobry moment, by zestawić TT z innymi układami i zobaczyć, co naprawdę go odróżnia.
TT a TN-C, TN-S i TN-C-S
Najczęściej spotykane nieporozumienie polega na tym, że ktoś porównuje te układy wyłącznie po nazwie, a nie po logice ochrony. Tymczasem różnica jest fundamentalna: w TT bezpieczeństwo opiera się na lokalnym uziemieniu i RCD, a w TN kluczowa jest niska impedancja pętli zwarcia i odpowiednia droga przewodu ochronnego z sieci.| Układ | Skąd bierze się ochrona | Co jest jego mocną stroną | Co bywa trudniejsze |
|---|---|---|---|
| TT | Własny uziom budynku i RCD | Jasny, lokalny model ochrony przeciwporażeniowej | Duże znaczenie jakości uziomu i selektywności zabezpieczeń |
| TN-S | Oddzielny przewód PE doprowadzony z sieci | Skuteczne działanie zabezpieczeń nadprądowych | Wymaga dobrej infrastruktury zasilającej |
| TN-C-S | PEN w części sieci, potem rozdział na PE i N | Częsty kompromis w budownictwie mieszkaniowym | Trzeba poprawnie wykonać rozdział i pilnować ciągłości PE |
| TN-C | Wspólny przewód PEN | Prostszy historycznie układ sieci | Najmniej komfortowy przy modernizacjach i nowych wymaganiach bezpieczeństwa |
W praktyce wnioski są dość twarde: w TT myślisz najpierw o uziomie i różnicówce, a w TN o pętli zwarcia i poprawnym prowadzeniu PE. To nie jest kosmetyczna różnica, tylko inna filozofia ochrony. Gdy ta różnica jest już jasna, trzeba zejść poziom niżej i sprawdzić, co konkretnie ma znaczenie w uziemieniu i rozdzielnicy.

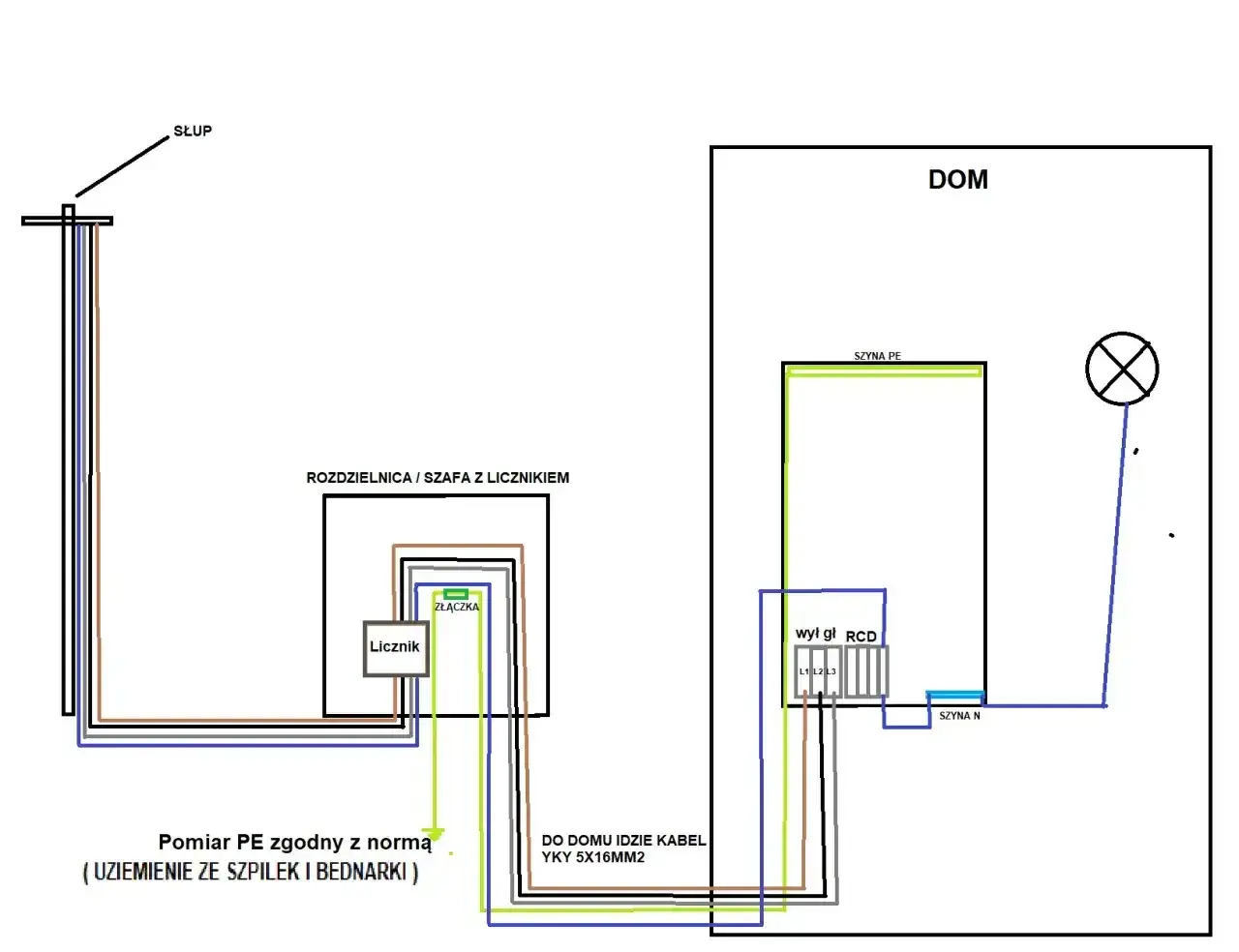

Co trzeba sprawdzić w uziemieniu i rozdzielnicy
Jeśli miałbym wskazać trzy miejsca, w których najczęściej rozstrzyga się bezpieczeństwo, byłyby to: uziom, połączenia wyrównawcze i podział obwodów w rozdzielnicy. Ja zawsze patrzę na te elementy razem, bo pojedynczy dobry komponent nie naprawi całej reszty.
| Element | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Uziom | Rodzaj, połączenie, pomiar rezystancji | Od niego zależy, czy napięcie dotykowe zostanie skutecznie ograniczone |
| Główna szyna uziemiająca | Czy wszystkie przewody wyrównawcze są do niej wpięte | Zmniejsza różnice potencjałów między metalowymi elementami budynku |
| Rozdzielenie PE i N | Brak mostków za RCD i brak przypadkowych połączeń | Chroni przed nieprawidłowym działaniem ochrony i niebezpiecznymi prądami błądzącymi |
| Podział RCD | Czy jeden aparat nie odcina całego domu | Awaria jednego obwodu nie powinna wyłączać wszystkich pomieszczeń naraz |
| Połączenia wyrównawcze | Rury, elementy metalowe, zbrojenia, konstrukcje | Ograniczają ryzyko pojawienia się niebezpiecznej różnicy potencjałów |
Warto pamiętać o prostym, ale często pomijanym fakcie: nie ma jednej magicznej wartości rezystancji uziomu, która automatycznie „załatwia” temat. Liczy się cały układ ochrony, a dopiero potem pojedynczy wynik pomiaru. Gdy te elementy są dopięte, zostają jeszcze typowe błędy wykonawcze, które potrafią zepsuć nawet dobry projekt.
Najczęstsze błędy, które powodują problemy
W instalacjach TT najwięcej kłopotów wynika nie z samej idei, tylko z praktyki wykonawczej. Widziałem już rozdzielnice, które na papierze wyglądały poprawnie, ale w rzeczywistości ktoś połączył neutralny z ochronnym tam, gdzie nie powinien, albo dał zbyt wiele obwodów pod jeden aparat różnicowoprądowy.
- Mostkowanie PE z N za RCD - to jeden z najgorszych błędów, bo zaburza działanie ochrony i może stworzyć groźne sytuacje.
- Zbyt słaby lub niezmierzony uziom - „wbita szpilka” nie jest jeszcze uziomem, jeśli nikt nie sprawdził efektu.
- Jedna różnicówka na cały dom - awaria jednego obwodu wyłącza wszystko, a użytkownik zaczyna omijać problem zamiast go naprawić.
- Ignorowanie prądów upływu - elektronika, falowniki, podgrzewacze czy pompy potrafią sumować upływy i wywoływać zbędne zadziałania.
- Pominięte połączenia wyrównawcze - metalowe rury i elementy konstrukcyjne nie mogą żyć „własnym życiem” względem instalacji.
- Brak pomiarów po wykonaniu - bez pomiaru nie wiesz, czy układ działa zgodnie z założeniem, tylko zakładasz, że działa.
Jeżeli różnicówka wyzwala się bez wyraźnej przyczyny, domownicy czują lekkie „kopanie” na metalowych elementach albo instalacja zachowuje się inaczej po dołożeniu nowych urządzeń, nie szukałbym skrótów. Tu naprawdę wygrywa diagnostyka, a nie zgadywanie. Dlatego przed zamknięciem tematu zostawiam jeszcze krótką listę rzeczy, które najczęściej decydują o tym, czy TT działa dobrze przez lata.
Trzy rzeczy, które najczęściej decydują o bezpiecznym TT
- Dobrze wykonany i zmierzony uziom - nie tylko zamontowany, ale faktycznie skuteczny.
- Rozsądny podział obwodów i RCD - tak, aby jedno uszkodzenie nie unieruchamiało całego domu.
- Poprawne połączenia wyrównawcze i brak mostków PE-N - to detal, który w praktyce robi ogromną różnicę.
Jeśli dom pracuje w TT, nie oceniaj instalacji po samym wyglądzie rozdzielnicy. Najważniejsze są: sensowny projekt, poprawny uziom, właściwie dobrane RCD i pomiary odbiorcze. Dopiero wtedy ten układ staje się naprawdę bezpieczny i wygodny w codziennym użytkowaniu.
