W praktyce domowej tyrystor najczęściej pojawia się tam, gdzie trzeba płynnie sterować mocą, a nie tylko ją włączać i wyłączać. Wyjaśniam, jak działa, gdzie ma sens w oświetleniu i automatyce domu, a także kiedy lepiej wybrać inne rozwiązanie, żeby uniknąć migotania, buczenia i przegrzewania osprzętu. Patrzę na temat praktycznie, bo w mieszkaniu liczy się nie tylko teoria, ale też zgodność z obciążeniem, typem lampy i bezpieczeństwem montażu.
Najważniejsze fakty, które warto zapamiętać przed modernizacją domu
- W instalacjach domowych najczęściej chodzi o sterowanie mocą w prądzie przemiennym, a nie o zwykłe włączanie i wyłączanie.
- W Polsce standardem jest sieć 230 V / 50 Hz, więc kompatybilność z obciążeniem ma duże znaczenie.
- Najlepiej sprawdza się przy regulacji światła, grzania i wybranych napędów, ale tylko wtedy, gdy producent przewidział taki sposób pracy.
- LED-y, silniki i transformatory trzeba sprawdzać osobno, bo jeden regulator nie pasuje do wszystkiego.
- Przy montażu liczą się też: minimalne obciążenie, odprowadzanie ciepła i głębokość puszki podtynkowej.
Jak działa element sterujący w obwodzie prądu przemiennego
Ja tłumaczę to najprościej tak: chodzi o półprzewodnikowy „zawór”, który po krótkim impulsie sterującym zaczyna przewodzić i pozostaje otwarty, dopóki prąd nie spadnie poniżej wartości podtrzymania. W obwodzie AC ma to ogromne znaczenie, bo prąd naturalnie przechodzi przez zero, więc układ dostaje regularny moment wyłączenia bez dodatkowej komutacji.

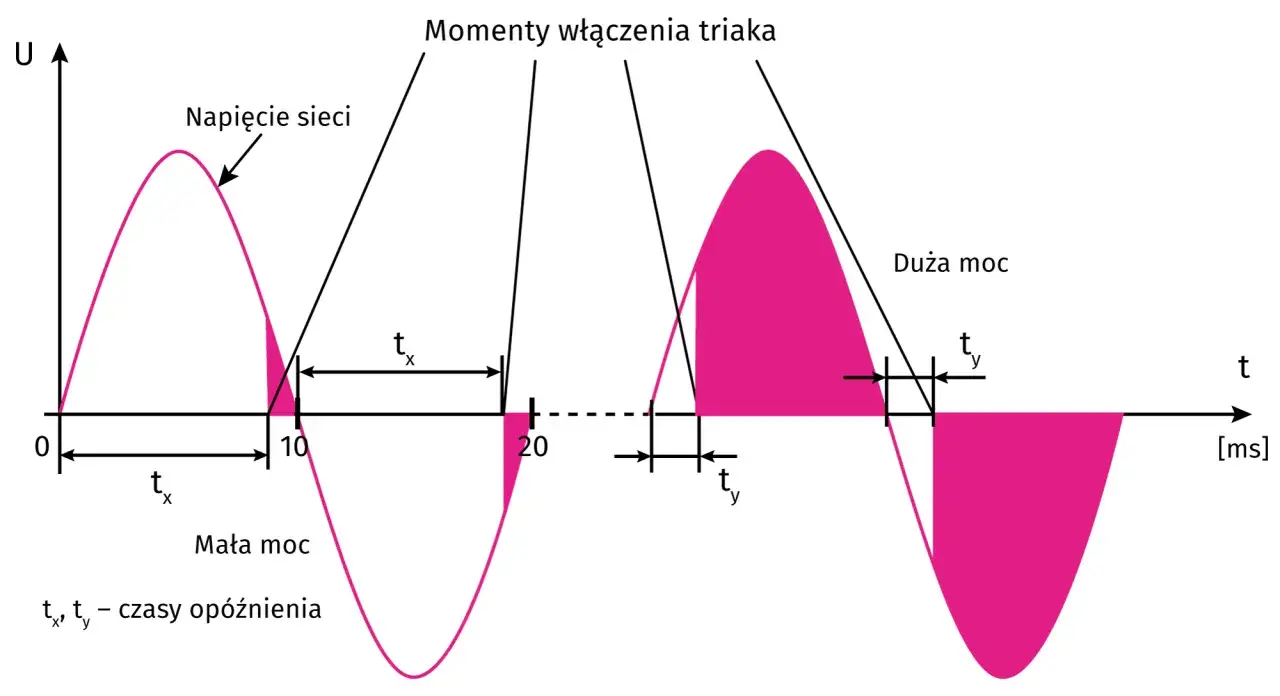

W domowej sieci 230 V / 50 Hz taki punkt pojawia się 100 razy na sekundę, czyli po dwa przejścia przez zero w każdym okresie. Dzięki temu regulator może opóźniać moment załączenia w każdej połówce sinusoidy, a im później poda impuls, tym mniej energii trafia do odbiornika. To właśnie dlatego ściemniacz nie „obniża napięcia wprost”, tylko tnie fragment przebiegu.
W prądzie stałym sytuacja jest mniej wygodna, bo nie ma naturalnego zera, które gasi przewodzenie. To jeden z powodów, dla których w domu częściej spotyka się go w układach AC niż w prostych obwodach DC. Żeby z tego skorzystać w praktyce, trzeba więc spojrzeć nie tylko na teorię, ale też na to, co dokładnie chcesz zasilać.
Gdy rozumiesz ten mechanizm, łatwiej ocenić, które rozwiązania mają sens w mieszkaniu, a które tylko dobrze brzmią w opisie produktu.
Gdzie ma sens w instalacji domowej
W domu ten typ sterowania pojawia się przede wszystkim tam, gdzie zależy nam na regulacji, a nie na prostym przełączaniu. Najczęściej chodzi o oświetlenie, grzanie i niektóre napędy, ale nie każde urządzenie reaguje na niego tak samo dobrze.
| Zastosowanie | Czy ma sens | Co daje w praktyce | Na co uważać |
|---|---|---|---|
| Żarówki żarowe i halogeny 230 V | Tak | Płynne ściemnianie, prosta obsługa, mało komplikacji | Sprawdź moc regulatora i nagrzewanie modułu |
| LED-y z deklaracją ściemniania | Warunkowo | Wygodna regulacja jasności bez zmiany oprawy | Potrzebna zgodność z typem ściemniacza, inaczej pojawia się migotanie |
| Grzałki i odbiorniki cieplne | Tak, jeśli układ jest do tego przewidziany | Regulacja mocy grzania, stabilniejszy komfort użytkowania | Ważny zapas mocy i dobre chłodzenie |
| Wentylatory i wybrane silniki | Warunkowo | Zmiana prędkości obrotowej lub ograniczenie mocy | Nie każdy silnik lubi sterowanie fazowe, możliwe buczenie i spadek momentu |
| Smart home i sterowniki scen | Tak, ale zależnie od architektury | Łatwiejsze tworzenie scen świetlnych i automatyki | Często lepiej działa z dedykowanym driverem niż z bezpośrednim cięciem fazy |
W praktyce najwięcej sensu ma tam, gdzie chcesz sterować mocą płynnie i bez przekaźnikowego klikania. Z drugiej strony, jeśli ktoś traktuje każdy moduł regulacyjny jako uniwersalny, bardzo szybko trafia na problemy z migotaniem, hałasem albo zbyt małym zakresem regulacji. I właśnie dlatego warto wiedzieć, kiedy lepiej wybrać inne rozwiązanie.
To prowadzi wprost do najważniejszej części: nie każde obciążenie lubi taki sposób pracy, a błędny dobór zwykle wychodzi dopiero po montażu.
Kiedy lepiej wybrać inne rozwiązanie
Jeżeli zależy ci na bezproblemowej pracy z nowoczesnym LED-em, klasyczny układ fazowy nie zawsze będzie najlepszym wyborem. W wielu przypadkach lepiej sprawdza się sterowanie trailing-edge, zwykle oparte na MOSFET-ach, bo działa łagodniej i bywa cichsze. Przy prostym odcinaniu zasilania zwykły przekaźnik też często wygrywa, bo jest tańszy, czytelniejszy i mniej kapryśny.
Ja szczególnie zwracam uwagę na cztery sytuacje, w których lepiej zwolnić z decyzją i sprawdzić alternatywę:
- gdy źródło światła nie ma wyraźnego oznaczenia, że nadaje się do ściemniania,
- gdy oprawa LED mruga przy niskich poziomach jasności,
- gdy silnik albo wentylator zaczyna buczeć lub traci stabilność obrotów,
- gdy urządzenie ma pracować niemal bezgłośnie i bez dodatkowego nagrzewania osprzętu.
Warto też pamiętać, że niektóre elektroniczne zasilacze i transformatory nie lubią „cięcia” sinusoidy. W takich przypadkach problemem nie jest sam odbiornik, tylko to, że układ sterujący i zasilacz nie rozumieją się nawzajem. Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: najpierw sprawdź kompatybilność obciążenia, dopiero potem wygląd i cenę osprzętu.
Skoro już wiesz, kiedy lepiej odpuścić, łatwiej przejść do doboru właściwego regulatora do konkretnego pokoju czy obwodu.
Jak dobrać regulator do konkretnego obciążenia
Dobór warto zacząć od najprostszego pytania: co dokładnie chcesz regulować? Inaczej dobiera się osprzęt do lampy sufitowej, inaczej do grzałki, a jeszcze inaczej do wentylatora. W praktyce liczą się cztery rzeczy: typ odbiornika, zakres mocy, sposób chłodzenia i zgodność z instalacją podtynkową.
- Sprawdź rodzaj obciążenia. Jeśli producent źródła światła albo urządzenia nie podaje informacji o ściemnianiu, nie zakładaj z góry, że wszystko będzie działać poprawnie.
- Dobierz typ regulacji. Leading-edge, czyli klasyczne odcinanie początku połówki sinusoidy, bywa dobre dla prostszych obciążeń. Trailing-edge częściej lepiej współpracuje z LED-ami i pracuje ciszej.
- Sprawdź minimum i maksimum mocy. Zbyt małe obciążenie powoduje niestabilność, a zbyt duże kończy się grzaniem, wyłączaniem zabezpieczeń albo skróceniem żywotności modułu.
- Uwzględnij warunki montażowe. Płytka puszka, ciasna wnęka i brak miejsca na odprowadzenie ciepła to klasyczny przepis na kłopoty po kilku tygodniach.
W sklepach i kartach katalogowych warto szukać nie tylko liczby watów, ale też informacji o rodzaju obciążenia. To drobny zapis, który potrafi oszczędzić sporo nerwów. Jeśli producent wymienia tylko jeden typ źródła światła, nie warto improwizować, bo w instalacji domowej improwizacja najczęściej kończy się poprawką.
Przy większych mocach lub w starszych instalacjach dochodzi jeszcze jedna rzecz: miejsce na elektronikę. Moduł mocy potrzebuje nie tylko podłączenia, ale też przestrzeni i chłodzenia, więc ciasna puszka potrafi być większym problemem niż sam dobór modelu. To dobry moment, by spojrzeć na montaż i typowe objawy błędnego doboru.
Na co uważać przy montażu i diagnozie
Najczęstsze problemy w domu są zaskakująco powtarzalne. Migotanie LED-ów, buczenie oprawy, zbyt gorący osprzęt albo brak pełnego zakresu regulacji to zwykle nie „wada światła”, tylko efekt złego dopasowania elementów. Ja zawsze zaczynam od sprawdzenia, czy urządzenie ma deklarację współpracy z danym typem regulatora, bo to najszybsza droga do wykluczenia połowy problemów.
| Objaw | Co zwykle oznacza | Co sprawdzić |
|---|---|---|
| Migotanie przy niskiej jasności | Niekompatybilny LED albo zbyt małe obciążenie | Typ źródła światła, minimalną moc i rodzaj ściemniacza |
| Buczenie oprawy lub modułu | Obciążenie indukcyjne albo zły typ regulacji | Rodzaj odbiornika, tryb pracy regulatora, jakość zasilacza |
| Silne nagrzewanie osprzętu | Za duża moc, słaba wentylacja lub zła puszka | Zakres obciążenia i miejsce na odprowadzanie ciepła |
| Brak reakcji na regulację | Niepasujący odbiornik lub błąd podłączenia | Instrukcję podłączenia, oznaczenia zacisków i obecność przewodu neutralnego, jeśli jest wymagany |
Przy montażu nie lekceważ bezpieczeństwa. Pracę przy 230 V trzeba zaczynać od odłączenia zasilania i potwierdzenia braku napięcia odpowiednim testerem. Jeśli instalacja ma być zabudowana na stałe, a puszka jest płytka lub ciasna, lepiej od razu przewidzieć głębszy osprzęt, bo późniejsze poprawki są zwykle bardziej kłopotliwe niż sam montaż.
Warto też pamiętać o przewodzie neutralnym. W wielu nowoczesnych modułach jest wymagany, a w starszych puszkach bywa go po prostu brak. To detal, który często wychodzi dopiero na końcu, a powinien być sprawdzony na samym początku. Gdy te trzy rzeczy się zgadzają, obciążenie, osprzęt i warunki montażowe, regulacja pracuje przewidywalnie i bez niepotrzebnych niespodzianek.
Detale, które oszczędzają poprawki po remoncie
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: nie kupuj sterownika pod wygląd ramki, tylko pod konkretny odbiornik. W domowych instalacjach najwięcej problemów robią właśnie drobne niedopatrzenia, czyli brak zgodności z LED-em, za mała puszka, zbyt mały zapas mocy albo zignorowanie chłodzenia.
W dobrze zaprojektowanym układzie wszystko jest proste: źródło światła albo urządzenie ma jasną deklarację kompatybilności, moduł pasuje do obciążenia, a montaż nie dusi elektroniki w ciasnej przestrzeni. Wtedy regulacja mocy daje dokładnie to, czego oczekujesz w domu, czyli wygodę, ciszę i przewidywalne działanie bez wiecznego szukania przyczyny migotania.
Jeżeli chcesz, żeby modernizacja była naprawdę udana, trzymaj się zasady, którą sam stosuję najczęściej: najpierw sprawdzam rodzaj obciążenia, potem typ regulatora, a dopiero na końcu estetykę osprzętu. W instalacjach domowych to właśnie ta kolejność najczęściej decyduje o tym, czy rozwiązanie będzie działało latami, czy tylko do pierwszej poprawki.
