W domowej instalacji elektrycznej różnicówka nie jest dodatkiem, tylko jednym z podstawowych elementów ochrony. Dobrze dobrany wyłącznik różnicowoprądowy odcina zasilanie, gdy pojawia się upływ prądu do ziemi, a to realnie zmniejsza ryzyko porażenia, pożaru i uszkodzeń sprzętu. Poniżej wyjaśniam, jak działa RCD, jaki typ ma sens w mieszkaniu i domu jednorodzinnym oraz jak uniknąć najczęstszych błędów przy montażu i testowaniu.
Najważniejsze decyzje dotyczące różnicówki w domu
- 30 mA to standardowa czułość dla ochrony ludzi w obwodach domowych.
- Typ A jest zwykle lepszym wyborem niż typ AC w nowoczesnym domu pełnym elektroniki.
- RCD nie chroni przed przeciążeniem ani zwarciem, więc musi współpracować z zabezpieczeniem nadprądowym.
- Jedno urządzenie na cały dom jest tańsze, ale zwykle mniej wygodne niż kilka aparatów na grupy obwodów.
- Test przyciskiem wykonuj regularnie, a przy braku zadziałania traktuj to jak usterkę, nie drobiazg.
- W starszych instalacjach najpierw sprawdza się układ sieci i stan przewodów, dopiero potem dobór aparatu.

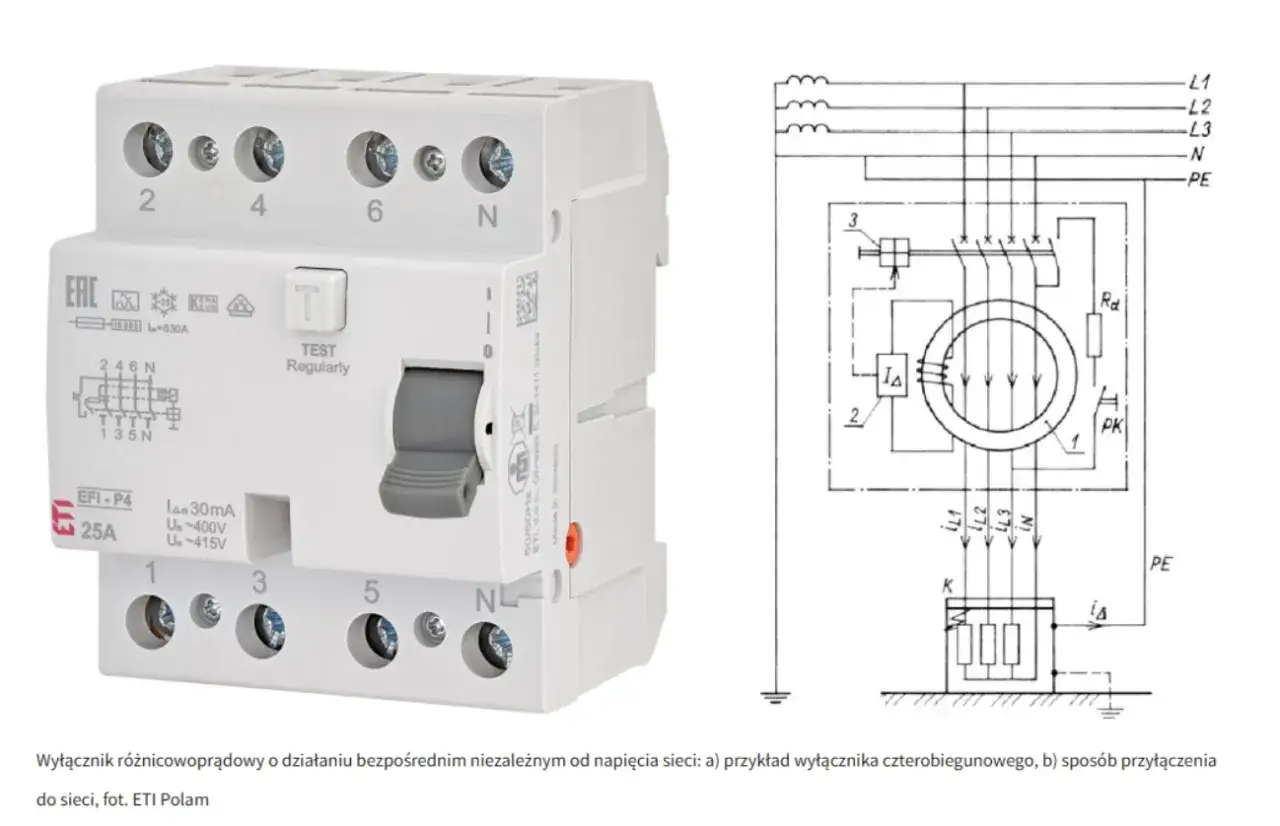

Jak działa wyłącznik różnicowoprądowy i czego naprawdę pilnuje
Wyłącznik różnicowoprądowy porównuje prąd wypływający z obwodu z prądem wracającym. Jeśli część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację, wilgoć, obudowę urządzenia albo ciało człowieka, aparat wyłącza obwód. To ochrona uzupełniająca, a nie zamiennik poprawnie wykonanej instalacji, uziemienia i zabezpieczeń nadprądowych.
W praktyce RCD ma bardzo konkretną rolę: skrócić czas przepływu prądu w sytuacji awaryjnej. To szczególnie ważne w łazience, kuchni, pralni, garażu i na zewnątrz, czyli wszędzie tam, gdzie łączą się wilgoć, metal i urządzenia zasilane z sieci. Warto też pamiętać o ograniczeniu, które użytkownicy często pomijają: różnicówka nie zastępuje ostrożności, bo nie każdy scenariusz kontaktu z przewodami kończy się jej zadziałaniem.
Z mojego doświadczenia najwięcej nieporozumień wynika nie z samego aparatu, tylko z mylnego przekonania, że „różnicówka załatwia wszystko”. Nie załatwia. Chroni skutecznie tylko wtedy, gdy cała instalacja jest zrobiona logicznie i zgodnie z jej przeznaczeniem. To prowadzi do najważniejszego pytania: jaki wariant rzeczywiście ma sens w domu.
Jak dobrać właściwy aparat do instalacji domowej
Przy wyborze patrzę przede wszystkim na trzy parametry: czułość, typ i prąd znamionowy. W domach standardem dla ochrony ludzi jest 30 mA, a wyższe wartości, na przykład 100 lub 300 mA, stosuje się raczej jako ochronę przeciwpożarową albo jako aparat nadrzędny w układzie kaskadowym. Druga sprawa to typ, bo współczesne urządzenia domowe coraz częściej mają elektronikę, która zmienia charakter prądu upływu.
| Parametr | Co oznacza | Jak czytać to w domu |
|---|---|---|
| Czułość 30 mA | Prąd różnicowy, przy którym aparat ma zadziałać | Najczęstszy wybór do ochrony domowników |
| Prąd znamionowy 40 A lub 63 A | Jak duży prąd roboczy aparat może przenosić | To nie jest próg zadziałania, tylko zdolność pracy aparatu |
| 2P lub 4P | Liczba biegunów | 2P dla jednofazowej instalacji, 4P dla trójfazowej |
| Typ AC | Reaguje głównie na prąd przemienny sinusoidalny | Tylko do prostszych obwodów, dziś coraz rzadziej jako pierwszy wybór |
| Typ A | Wykrywa AC i pulsujący prąd stały | Najbezpieczniejszy punkt wyjścia w nowoczesnym domu |
| Typ F lub B | Lepsza obsługa bardziej złożonej elektroniki i falowników | Przy części urządzeń specjalnych, nie w każdej instalacji |
W praktyce najczęściej wybieram typ A, bo dobrze pasuje do pralek, zmywarek, płyt indukcyjnych, komputerów, zasilaczy impulsowych i automatyki domowej. Typ F rozważam tam, gdzie wchodzą w grę urządzenia z bardziej wymagającą elektroniką, a typ B przy układach takich jak falowniki, część instalacji PV lub inne obwody, w których producent urządzenia stawia wyższe wymagania ochronne. Typ AC bywa spotykany w starszych rozdzielnicach, ale w nowoczesnym domu nie jest zwykle najrozsądniejszym punktem startu.
| Rozwiązanie | Zaleta | Minus | Kiedy ma sens |
|---|---|---|---|
| Jeden RCD na cały dom | Najniższy koszt | Jedno zadziałanie gasi wszystko | Małe mieszkanie albo bardzo ograniczony budżet |
| Kilka RCD na grupy obwodów | Dobra równowaga między ceną a wygodą | Wymaga sensownego projektu rozdzielnicy | Najczęstszy wybór w domu jednorodzinnym |
| RCBO na pojedyncze obwody | Najlepsza selektywność i lokalizacja awarii | Wyższy koszt i większa liczba aparatów | Kuchnia, łazienka, garaż, obwody krytyczne |
Jeżeli instalacja ma kilka poziomów ochrony, na wejściu zwykle stosuje się aparat selektywny z opóźnieniem i wyższym progiem, a na obwodach końcowych czułe zabezpieczenia 30 mA. Taki układ ogranicza sytuację, w której awaria jednego urządzenia wyłącza cały dom. I właśnie to rozumienie doboru prowadzi do kolejnego kroku: gdzie różnicówka powinna znaleźć się w rozdzielnicy i jak rozdzielić obwody.
Gdzie w domu warto rozdzielić obwody zamiast stawiać wszystko pod jednym zabezpieczeniem
Nie montuję różnicówki „dla zasady” na wszystko w jednym miejscu, jeśli da się to zrobić lepiej. W domu lepszy efekt daje podział na grupy, bo awaria pralki nie powinna gasić oświetlenia w salonie, a problem z gniazdem zewnętrznym nie powinien odcinać lodówki. To nie jest przesada projektowa, tylko zdrowy rozsądek.
Najczęściej wydzielam osobne grupy dla:
- łazienki i pralni, gdzie wilgoć podnosi ryzyko i potrafi ujawnić drobne upływy,
- kuchni, bo urządzenia AGD pracują intensywnie i często mają elektronikę sterującą,
- gniazd zewnętrznych, tarasu, ogrodu i garażu,
- obwodów technicznych, na przykład kotłowni, pompy obiegowej lub automatyki bramy,
- urządzeń o większym poborze i wyższej wrażliwości na jakość zasilania.
W starszych budynkach trzeba jeszcze sprawdzić układ sieci i stan przewodów. W instalacji TN-C, gdzie przewód ochronny i neutralny są wspólne, sam montaż różnicówki bez przebudowy układu może dać pozorny efekt albo wywołać niepotrzebne wyzwalanie. Dlatego przy modernizacji zaczynam od oceny całej rozdzielnicy, a nie od kupowania pierwszego lepszego aparatu z odpowiednią czułością.
Jeżeli dom ma już fotowoltaikę, pompę ciepła albo ładowarkę do auta, podział obwodów staje się jeszcze ważniejszy. W takich układach nie warto upraszczać projektu „na skróty”, bo elektronikę i bezpieczeństwo trzeba traktować razem, nie osobno. To z kolei prowadzi do problemów, które najczęściej widać dopiero po montażu.
Najczęstsze błędy, przez które różnicówka działa źle albo za często
Największym błędem jest kupienie aparatu bez sprawdzenia, jakie odbiorniki ma chronić. Typ AC w domu pełnym elektroniki bywa po prostu zbyt wąski, więc zamiast stabilnej ochrony pojawiają się losowe wyzwolenia albo fałszywe poczucie bezpieczeństwa. Drugi klasyk to jeden RCD na całą instalację. Taniej na fakturze, drożej w codziennym użytkowaniu.
W praktyce najczęściej spotykam jeszcze kilka problemów:
- mieszanie przewodów neutralnych z różnych obwodów za jednym lub kilkoma RCD,
- brak podziału na grupy obwodów i wyłączanie całego domu po drobnej awarii,
- ignorowanie starych przewodów, nadpalonych zacisków i słabej rozdzielnicy,
- traktowanie RCD jako zamiennika uziemienia i ochrony przeciwzwarciowej,
- ciągłe „odbijanie” urządzenia bez szukania faktycznej przyczyny upływu,
- odstawianie testów na później, bo „przecież nic się nie dzieje”.
Jeśli różnicówka wybija po włączeniu zmywarki, pralki, piekarnika albo ogrzewania podłogowego, nie podkręca się jej czułością i nie omija problemu mostkiem. Najpierw trzeba sprawdzić obwód, izolację, połączenia neutralne i sam aparat. To właśnie tutaj najczęściej widać różnicę między instalacją „działa” a instalacją naprawdę bezpieczną. Skoro już wiadomo, czego unikać, zostaje jeszcze kwestia prostego testu, który powinien wejść w nawyk.
Jak testować aparat i kiedy lepiej wezwać elektryka
Najprostszy test robi się przyciskiem oznaczonym zwykle jako TEST albo T. Wystarczy włączyć zasilanie i nacisnąć przycisk, a aparat powinien natychmiast odłączyć obwód. Taki test warto wykonywać raz w miesiącu, a w miejscach wilgotnych, zapylonych lub mocniej eksploatowanych nawet częściej. Sam test mechanizmu nie zastępuje jednak pomiaru instalacyjnego.
- Upewnij się, że w danym obwodzie nie pracuje nic ważnego, co nie powinno zostać wyłączone.
- Naciśnij przycisk TEST.
- Sprawdź, czy aparat zadziałał natychmiast i odciął zasilanie.
- Włącz go ponownie i obserwuj, czy trzyma stabilnie.
- Jeśli nie zadziałał, nie odkładaj sprawy na później.
Do elektryka warto dzwonić wtedy, gdy aparat nie reaguje na test, nie daje się załączyć, ma ślady przegrzania, wyzwala bez wyraźnej przyczyny albo problem wraca po każdym podłączeniu konkretnego urządzenia. Profesjonalny przegląd obejmuje nie tylko sam wyłącznik, ale też czas zadziałania, prąd wyzwolenia, stan izolacji i jakość połączeń w rozdzielnicy. To właśnie ten poziom kontroli odróżnia sprawdzenie „na oko” od realnej diagnostyki.
Jeśli po remoncie albo po zalaniu pojawiają się powtarzalne wyzwolenia, nie szukam na siłę winy w samym aparacie. Bardzo często problem leży w przewodach, wilgoci albo błędnym podziale obwodów. I to właśnie dlatego ostatni krok przed modernizacją rozdzielnicy jest ważniejszy, niż zwykle się wydaje.
Co sprawdzić przed modernizacją rozdzielnicy, żeby instalacja była naprawdę bezpieczna
Przed wymianą lub rozbudową rozdzielnicy sprawdzam przede wszystkim, jaki jest układ sieci i czy instalacja ma wydzielony przewód ochronny. Dopiero potem dobieram typ RCD, liczbę aparatów i podział obwodów. To nie jest miejsce na przypadkowe zakupy, bo źle dobrane zabezpieczenie potrafi być równie kłopotliwe jak jego brak.
- Zweryfikuj układ instalacji: TN-C, TN-C-S albo TT.
- Podziel dom na logiczne grupy obwodów zamiast stawiać wszystko pod jednym aparatem.
- Dobierz typ do odbiorników, a nie tylko do ceny na półce.
- Zostaw miejsce na przyszłe obwody, na przykład dla ładowarki EV, fotowoltaiki albo klimatyzacji.
- Poproś o czytelne opisanie każdego obwodu w rozdzielnicy.
- Po montażu wykonaj pełne pomiary, a nie tylko szybkie kliknięcie testu.
W dobrze zaprojektowanym domu różnicówka nie powinna być „ostatnią deską ratunku”, tylko normalnym elementem uporządkowanej instalacji. Jeśli chcesz jedną decyzją podnieść bezpieczeństwo, zacznij od podziału obwodów, doboru typu A w większości zastosowań i regularnych testów. Przy współczesnym wyposażeniu domu to właśnie taki układ daje najlepszy kompromis między bezpieczeństwem, wygodą i kosztami eksploatacji.
