W elektronice domowej termopady pomagają przenosić ciepło tam, gdzie zwykła pasta nie daje rady: między chipem, zasilaczem a radiatorem, w urządzeniach o nierównej powierzchni i różnej wysokości elementów. To temat praktyczny, bo w szafce teletechnicznej, przy sterownikach LED, routerach czy modułach smart home zła przekładka potrafi podnieść temperaturę, skrócić żywotność sprzętu i utrudnić serwis. Pokażę, kiedy taki materiał ma sens, jak dobrać grubość i twardość oraz jak go zamontować bez typowych błędów.
Najważniejsze rzeczy, które warto wiedzieć przed wymianą przekładki termicznej
- Najlepiej działa tam, gdzie trzeba wypełnić szczelinę między elementami, a nie uzyskać ultracienką warstwę kontaktu.
- W domowych urządzeniach najczęściej sprawdzają się grubości 0,5-2,0 mm, ale punkt wyjścia zawsze wyznacza realny odstęp.
- Liczy się nie tylko przewodność cieplna, lecz także miękkość, docisk, izolacja elektryczna i zakres temperatur pracy.
- Za gruby materiał pogarsza kontakt z radiatorem, a za cienki nie wypełnia pustki i zostawia powietrze, które izoluje.
- Przy większych luzach lepiej szukać gap fillera albo rozwiązania z metalowym dystansem i cienkimi przekładkami niż upychać kilka warstw.
Kiedy przekładki termiczne mają sens w domu
W domowych instalacjach najczęściej spotykam je tam, gdzie elektronika pracuje w ciasnej obudowie: w routerach, switchach, rejestratorach monitoringu, zasilaczach LED, centralach automatyki, sterownikach rolet czy w niektórych modułach audio. Ich zadanie jest proste: wypełnić szczelinę między źródłem ciepła a radiatorem i przenieść temperaturę bez konieczności idealnie gładkich powierzchni.
To rozwiązanie wygrywa wtedy, gdy elementy mają różną wysokość, radiator nie dociska idealnie albo montaż jest przewidziany do serwisowania. W takich miejscach pasta termiczna bywa zbyt rzadka, a zwykła podkładka daje wyraźnie stabilniejszy kontakt. ARCTIC zwraca uwagę, że przy tego typu materiale liczy się nie tylko przewodność, ale też odpowiednia miękkość i docisk, bo właśnie one decydują o jakości styku.
Najkrócej: jeśli w środku urządzenia jest mało miejsca, powierzchnie nie są idealne, a ciepło trzeba odprowadzić z kilku punktów naraz, przekładka termiczna ma pełne uzasadnienie. Jeśli natomiast masz dwa płaskie, dobrze dopasowane elementy, często lepsza będzie pasta. To prowadzi do prostego porównania, które ułatwia wybór bez zgadywania.
Co wybrać zamiast pasty, a kiedy lepiej zostać przy niej
W praktyce wybór nie sprowadza się do pytania „co przewodzi lepiej”, tylko „co daje stabilniejszy kontakt w moim układzie”. Tu najlepiej działa proste zestawienie.
| Rozwiązanie | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Podkładka termiczna | Różne wysokości elementów, większa szczelina, urządzenia serwisowalne, potrzeba izolacji elektrycznej | Nie lubi zbyt dużego rozciągnięcia ani przypadkowego docisku; przy złej grubości traci skuteczność |

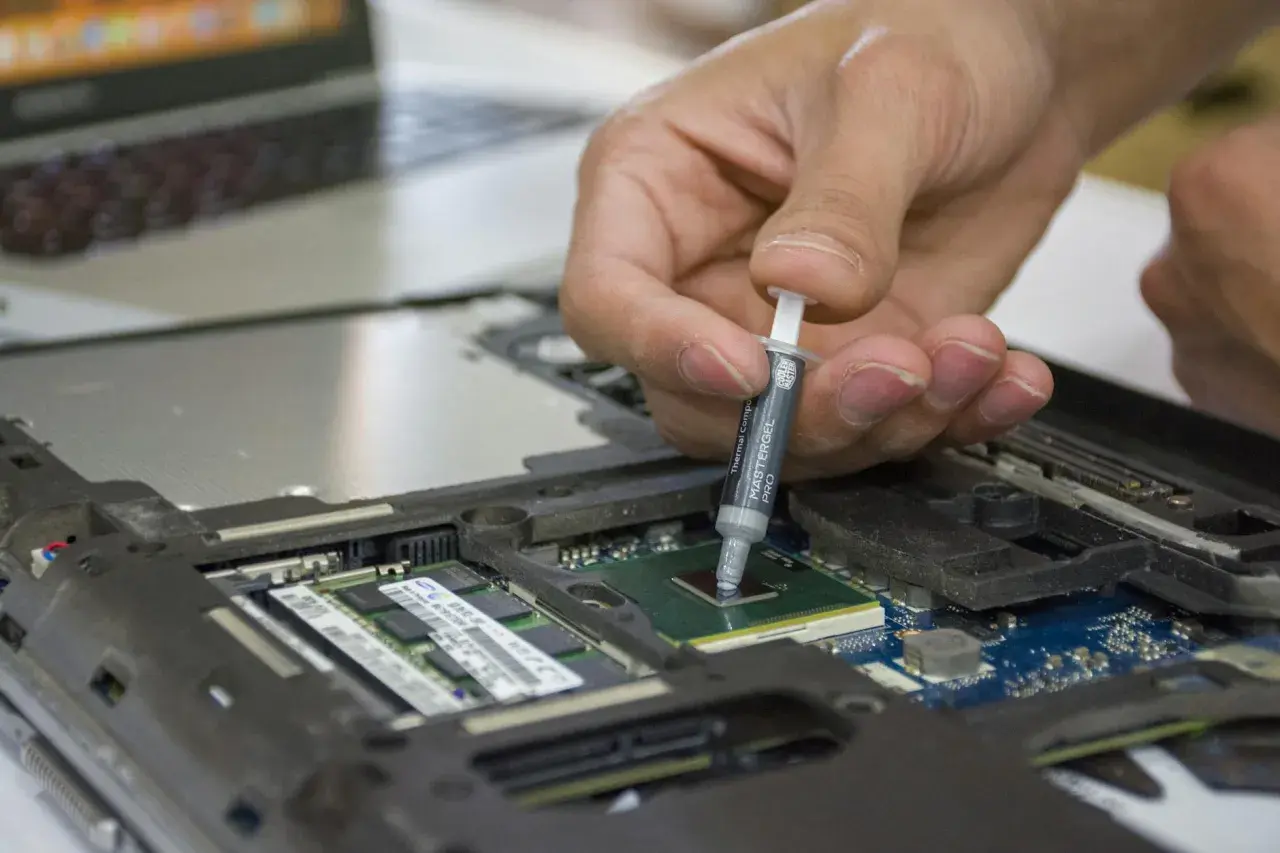

| Pasta termiczna | Gdy powierzchnie są równe i da się uzyskać bardzo cienką warstwę kontaktu | Słabo radzi sobie z luką i nie zastępuje dystansu |
| Wypełniacz szczelin | Przy większych tolerancjach, mocniejszych źródłach ciepła i bardziej wymagających obudowach | Bywa droższy, mniej wygodny w serwisie i nie zawsze potrzebny w sprzęcie domowym |
Ja patrzę na to tak: pasta jest dobra tam, gdzie odległość jest symboliczna, a przekładka wtedy, gdy szczelina już istnieje i trzeba ją po prostu wypełnić. Jeśli różnica wysokości robi się naprawdę duża, nie upychałbym kilku warstw „na siłę”, bo to zwykle kończy się gorszym kontaktem i większym oporem cieplnym. W takim przypadku lepiej przejść do rozwiązania konstrukcyjnego, a nie próbować ratować montażu przypadkiem.
Żeby to miało sens w praktyce, trzeba jeszcze dobrze dobrać sam materiał, a nie tylko zdecydować, że „ma być termopad”.
Jak dobrać termopady do elektroniki w domu

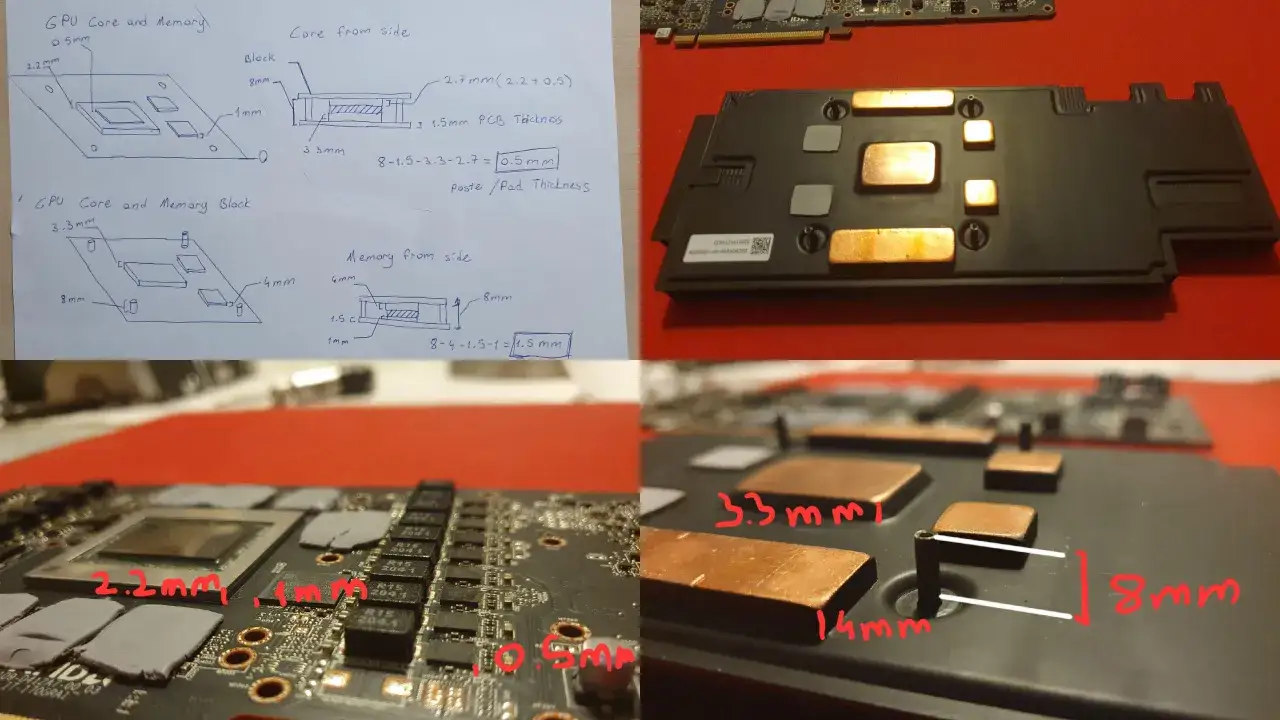

Najpierw mierzę lub chociaż szacuję realną szczelinę między elementami. W domowych urządzeniach najczęściej spotyka się grubości 0,5, 1,0, 1,5 i 2,0 mm, ale nie wolno wybierać ich „na oko” tylko dlatego, że taka wartość wygląda bezpiecznie. Za gruby materiał potrafi odsunąć radiator od źródła ciepła, a za cienki zostawia puste przestrzenie, które działają jak izolator.
Druga rzecz to miękkość i kompresja. Dobrze dobrana podkładka powinna po dociśnięciu wypełnić lukę bez nadmiernego nacisku na laminat, układ scalony czy plastikową obudowę. W kartach produktów często pojawia się zakres pracy rzędu około 10-40% kompresji, bo właśnie taki docisk zwykle daje sensowny kompromis między kontaktem a bezpieczeństwem montażu.
Trzecia sprawa to parametry, które łatwo przecenić. Sama przewodność cieplna bywa podawana w szerokim zakresie, często od około 1 do 7 W/mK w produktach konsumenckich, ale ta liczba nie rozwiązuje wszystkiego. W praktyce liczy się też grubość, sprężystość, izolacja elektryczna i zachowanie materiału po latach. Do tego dochodzi temperatura pracy, bo w zamkniętych szafkach multimedialnych albo przy zasilaczach urządzenie potrafi grzać się dłużej, niż sugeruje sam pobór mocy.
Jeśli miałbym uprościć wybór do trzech pytań, zadałbym sobie takie rzeczy:
- Jaka jest realna szczelina po dociśnięciu radiatora?
- Czy elementy muszą być od siebie elektrycznie odizolowane?
- Czy sprzęt ma być później łatwy w serwisie, czy montaż jest jednorazowy?
Odpowiedzi zwykle pokazują, czy potrzebujesz miękkiej przekładki, twardszej wersji do mocniejszego docisku, czy w ogóle innego rozwiązania. Gdy wybór jest już trafiony, zostaje montaż, a tam błędy widać szybciej niż w specyfikacji.
Jak zamontować je bez utraty kontaktu cieplnego
Przy montażu najważniejsza jest czystość i równy docisk. Powierzchnie trzeba odtłuścić, usunąć resztki starego materiału i sprawdzić, czy nie ma zadziorów albo krzywizn. Nawet dobry materiał nie uratuje brudnego styku, bo powietrze i nierówności od razu podnoszą opór cieplny.
- Zmierz lub sprawdź fabryczną szczelinę przed zakupem.
- Dotnij przekładkę do kształtu elementu, ale nie zostawiaj jej większej niż trzeba.
- Usuń folie ochronne dopiero tuż przed montażem.
- Nie rozciągaj materiału podczas zakładania, tylko układaj go równo na powierzchni.
- Dokręcaj radiator stopniowo, aby docisk rozłożył się równomiernie.
- Po złożeniu sprawdź temperaturę obudowy i zachowanie urządzenia pod obciążeniem.
Warto pamiętać o jednej rzeczy, którą często pomija się w domowych naprawach: cienki materiał nie powinien być traktowany jak „uszczelniacz” na wszystko. Jeśli dociśniesz go za mocno, może się nadmiernie spłaszczyć i przestanie pracować tak, jak powinien. Z kolei przy zbyt małym docisku powstaną mikroszczeliny, których nie widać gołym okiem, ale widać je w temperaturze pracy.
Ten etap montażu pokazuje też, skąd biorą się najczęstsze problemy po wymianie. Warto je znać, bo oszczędzają czas i niepotrzebne kolejne rozkręcanie sprzętu.
Najczęstsze błędy przy wymianie i serwisie
Najbardziej kosztowny błąd to dobór grubości „na zapas”. Wiele osób zakłada, że im grubszy materiał, tym lepiej wypełni lukę, a w praktyce dzieje się odwrotnie: radiator odsuwa się od układu, a ciepło ma dłuższą drogę ucieczki. Drugi klasyk to mieszanie kilku warstw, kiedy wystarczyłaby jedna poprawnie dobrana podkładka.
Problematyczne jest też używanie starego elementu po demontażu. Jeśli materiał był już ściśnięty, stracił część sprężystości albo odkształcił się przy odrywaniu, nie zakładałbym go ponownie do krytycznego miejsca. W urządzeniach sieciowych, zasilaczach i modułach sterujących wolę wymienić go od razu niż liczyć, że „jeszcze trochę posłuży”.
Trzeci błąd dotyczy bezpieczeństwa elektrycznego. Nie każdy materiał daje taki sam poziom izolacji, więc jeśli pad pracuje blisko ścieżek, lutów albo metalowej obudowy, trzeba sprawdzić kartę produktu. W sprzęcie domowym nie chodzi tylko o temperaturę; zwarcie potrafi unieważnić cały sens naprawy.
Jest jeszcze pułapka estetyczna, która technicznie wydaje się błaha, ale w serwisie mści się szybko: przycinanie bez planu. Warto zachować symetrię, nie zasłaniać elementów pomocniczych i nie zaklejać miejsc, które mają stykać się z inną częścią radiatora. Taki detal decyduje, czy urządzenie po złożeniu będzie działało stabilnie, czy tylko „jakoś się uruchomi”.
Skoro wiadomo już, czego nie robić, pozostaje kilka praktycznych zasad zakupu i przechowywania, które domykają temat od strony codziennego użytkowania.
Ostatnie szczegóły, które decydują o trwałości montażu
Przy zakupie sprawdzam trzy rzeczy: grubość, zakres temperatur pracy i informację o izolacji elektrycznej. To wystarcza w większości domowych zastosowań, o ile producent podaje też sensowny opis twardości lub kompresji. Jeśli tych danych nie ma, podchodzę ostrożniej, bo materiał może wyglądać dobrze na zdjęciu, a w montażu okazać się zbyt sztywny albo zbyt miękki.
- Wybieraj tylko tyle materiału, ile rzeczywiście potrzebujesz do jednego urządzenia.
- Przechowuj go w suchym, chłodnym miejscu, z dala od słońca i źródeł ciepła.
- Po serwisie nie zakładaj ponownie przekładek, które straciły kształt albo przykleiły się nierówno.
- Jeśli urządzenie pracuje w zabudowie meblowej, zadbaj także o wentylację całej wnęki, bo sam materiał nie rozwiąże problemu przegrzewania.
W domowej elektronice przekładka termiczna nie jest detalem kosmetycznym, tylko częścią całego układu chłodzenia. Gdy jest dobrze dobrana, pomaga utrzymać niższą temperaturę, ciszej pracuje z resztą konstrukcji i zwyczajnie wydłuża życie sprzętu. Gdy jest źle dobrana, tylko udaje rozwiązanie, a ciepło i tak zostaje tam, gdzie nie powinno.
