W domowej elektronice nawet prosty układ potrafi przestać działać przez niewielki skok napięcia albo źle dobrany element stabilizujący. Dioda Zenera jest jednym z najprostszych sposobów na ograniczanie i porządkowanie napięcia w układach 5, 12 czy 24 V, ale działa dobrze tylko wtedy, gdy rozumie się jej ograniczenia. Poniżej pokazuję, jak działa, gdzie ma sens w instalacjach domowych i jak ją dobrać, żeby nie przegrzać układu ani nie przecenić jej możliwości.
Najważniejsze rzeczy, które warto wiedzieć przed doborem elementu
- W kierunku przewodzenia zachowuje się prawie jak zwykła dioda, a w kierunku zaporowym zaczyna przewodzić mocniej dopiero po osiągnięciu napięcia przebicia.
- Jej napięcie katalogowe podaje się przy konkretnym prądzie testowym, więc w realnym układzie warto liczyć się z odchyłkami.
- Najlepiej sprawdza się w prostych, niskoprądowych układach pomocniczych: w zasilaczach, sterownikach, czujnikach i prostych zabezpieczeniach wejść.
- Do silnych przepięć i ochrony sieci 230 V lepsze są inne rozwiązania, zwłaszcza TVS, warystor albo poprawnie zaprojektowane zabezpieczenie instalacji.
- Dobór opiera się głównie na napięciu, tolerancji, mocy strat i rezystorze szeregowym, który ogranicza prąd.

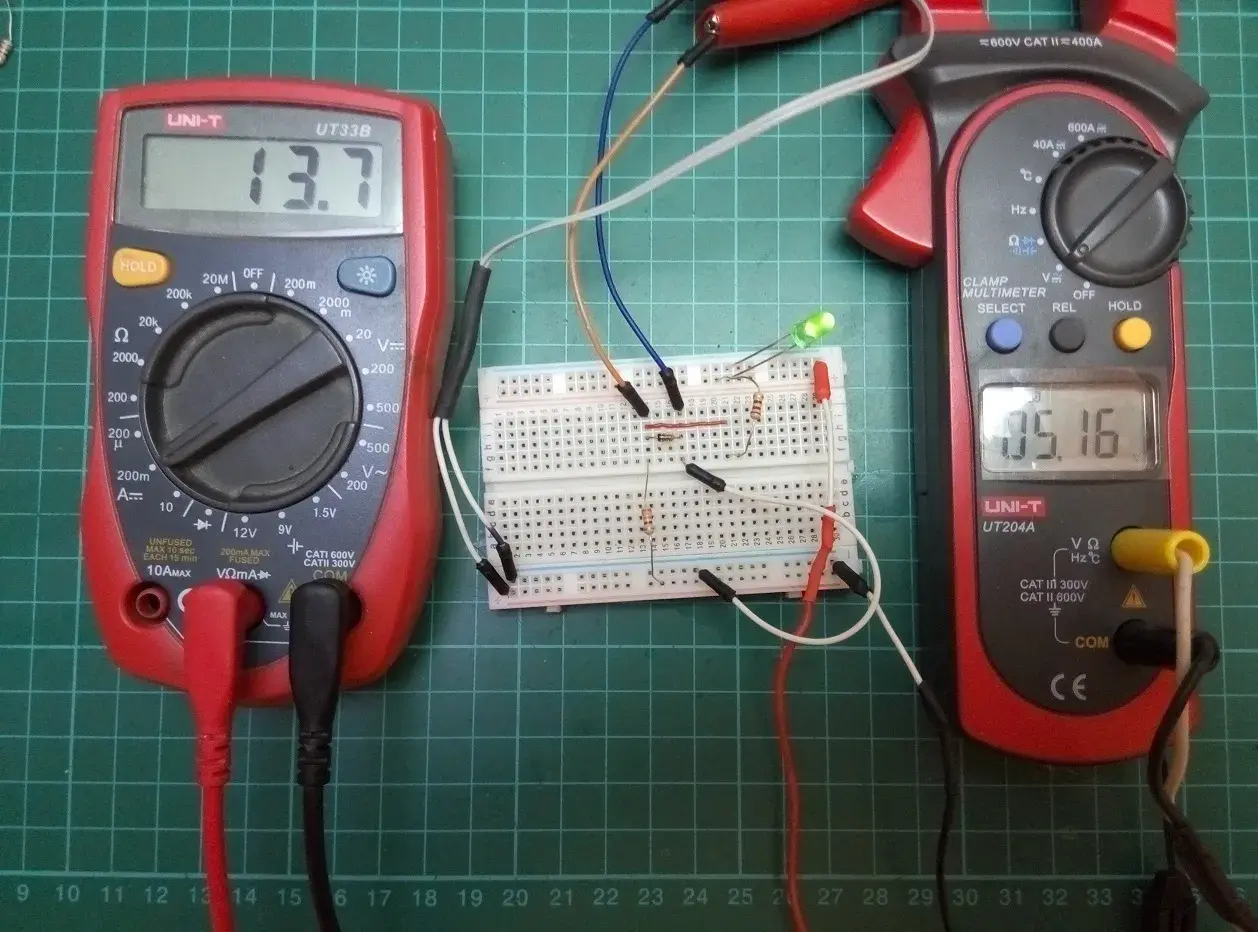

Jak działa i dlaczego utrzymuje napięcie
Najprościej patrzę na ten element jak na diodę, która w jedną stronę przewodzi normalnie, a w drugą stronę ma zaplanowany moment „otwarcia” po przekroczeniu określonego napięcia. W praktyce oznacza to, że przy polaryzacji zaporowej najpierw prawie nie przewodzi, a po osiągnięciu napięcia przebicia zaczyna przewodzić dużo mocniej i utrzymuje na sobie zbliżony poziom napięcia. To właśnie dlatego nadaje się do prostego ograniczania napięcia albo jako prymitywne źródło odniesienia.
Warto jednak pamiętać o jednym szczególe, który początkujący często pomijają: to nie jest idealny „klamper”. Napięcie zależy od prądu, temperatury i konkretnej serii, więc producent zawsze podaje je przy określonym prądzie testowym. Im większy prąd i im większa temperatura, tym łatwiej o odchyłki.
- Poniżej około 5-6 V dominuje efekt Zenera.
- Powyżej tej granicy częściej mówimy o przebiciu lawinowym.
- W handlu oba zjawiska zwykle trafiają do tej samej rodziny elementów, bo z punktu widzenia użytkownika liczy się efekt stabilizacji w kierunku zaporowym.
- Jeśli prąd jest za duży, element zaczyna się grzać zamiast stabilizować napięcie.
W praktyce najważniejsze jest to, że ten element działa sensownie tylko wtedy, gdy ograniczysz prąd z zewnątrz, zwykle rezystorem szeregowym. To prowadzi wprost do pytania, gdzie w domu naprawdę ma on sens, a gdzie byłoby to rozwiązanie na siłę.
Gdzie ma sens w instalacjach domowych
W domowej elektronice najczęściej spotykam go nie w samej instalacji 230 V, tylko w jej niskonapięciowych dodatkach: zasilaniu czujników, modułów sterujących, domofonów, prostych układów LED i niewielkich zasilaczy pomocniczych. To są miejsca, w których napięcie trzeba przyciąć, ochronić wejście układu albo stworzyć prostą referencję bez dokładności laboratoryjnej.
| Zastosowanie | Co daje | Na co uważać |
|---|---|---|
| Proste zasilanie pomocnicze w układach 12 V i 24 V | Stabilizuje napięcie dla małego obciążenia albo tworzy punkt odniesienia | Przy większym poborze prądu szybko rosną straty ciepła |
| Czujniki, alarmy, domofony, sterowniki bram | Chroni wejścia tranzystorów, mikrokontrolerów i bramek MOSFET | Trzeba dobrać napięcie tak, by nie przewodziła bez potrzeby |
| Oświetlenie LED i proste moduły DIY | Ogranicza skoki napięcia w pomocniczych gałęziach układu | Nie zastępuje poprawnego drivera LED przy większej mocy |
| Układy warsztatowe i prototypy | Ułatwia szybkie testy i prostą ochronę elementów wrażliwych | Wymaga zapasu mocy i kontroli temperatury |
Jeśli mówimy o samej sieci 230 V, to nie traktuję tego elementu jako głównej ochrony. Tam pracują inne klasy zabezpieczeń, a mała dioda półprzewodnikowa może być co najwyżej dodatkiem w pomocniczej części urządzenia, nie zamiennikiem bezpiecznika czy ogranicznika przepięć.
Właśnie dlatego przy doborze patrzę najpierw na to, co dokładnie ma chronić układ, a dopiero potem na katalogowe napięcie. I to prowadzi do najpraktyczniejszej części: jak dobrać parametry bez zgadywania.
Jak dobrać parametry do konkretnego układu
Dobór zaczynam od trzech rzeczy: napięcia roboczego, maksymalnego prądu obciążenia i tego, czy element ma stabilizować napięcie, czy tylko ograniczyć skok. Potem sprawdzam moc, tolerancję i to, czy układ będzie pracował stale, czy tylko impulsowo. W prostych projektach to wystarcza, żeby nie przepalić elementu już na starcie.
| Parametr | Co oznacza w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie Zenera | Poziom, przy którym zaczyna stabilizować w kierunku zaporowym | To podstawowy punkt odniesienia dla całego układu |
| Tolerancja | Odchyłka od wartości nominalnej, często ±5%, czasem ±2% | Im większa tolerancja, tym mniej precyzyjna stabilizacja |
| Prąd testowy | Prąd, przy którym producent podaje napięcie katalogowe | Bez niego łatwo źle ocenić realne napięcie pracy |
| Moc strat | Ile energii element może rozproszyć w cieple | Najczęstsze źródło awarii przy złym doborze |
| Rezystancja dynamiczna | Miara tego, jak bardzo napięcie „pływa” przy zmianie prądu | Im mniejsza, tym lepsza stabilizacja |
| Pojemność | Istotna głównie w liniach sygnałowych | Zbyt duża może spowolnić lub zniekształcić sygnał |
Najprostszy wzór, którego używam, wygląda tak: R = (Vin - Vz) / (Iload + Iz). Jeśli mam zasilanie 12 V, chcę uzyskać około 5,1 V i obciążenie nie przekroczy 10 mA, a dioda ma dostać dodatkowe 5 mA zapasu, to wychodzi mi około 460 Ω. W praktyce wybieram więc 470 Ω z popularnego szeregu i sprawdzam jeszcze moc na rezystorze oraz samej diodzie.
Dla tego przykładu prąd bez obciążenia wyniesie około 14,7 mA, a moc rozpraszana na elemencie około 75 mW. To niewiele, ale właśnie tu początkujący popełniają błąd: skoro liczba wygląda mało groźnie, zakładają dowolny element. Ja zawsze zostawiam zapas, bo w zamkniętej obudowie temperatura robi swoje.
Jeżeli układ ma pracować przy większym prądzie, dłużej albo w cieplejszym miejscu, bardziej opłaca się przejść na stabilizator liniowy, a czasem nawet impulsowy. To naturalnie prowadzi do porównania z innymi rozwiązaniami ochronnymi.
Czym różni się od TVS, stabilizatora i warystora
To jeden z ważniejszych momentów w całym temacie, bo wiele problemów bierze się stąd, że wszystkie te elementy wrzuca się do jednego worka. Tymczasem każdy z nich ma inną rolę: jeden stabilizuje małe napięcia, drugi gasi impulsy, trzeci robi zasilanie, a czwarty lepiej znosi stronę sieciową. Gdy wybierzesz je zamiennie, układ może działać tylko pozornie.
| Rozwiązanie | Kiedy wybrać | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Dioda Zenera | Gdy potrzebujesz prostego ograniczenia napięcia lub referencji przy małym prądzie | Jest tania, prosta i szybka w zastosowaniu | Nie lubi dużej energii i dużych prądów |
| TVS | Gdy chcesz chronić przed krótkimi, mocniejszymi przepięciami | Lepsza odporność na impulsy i przepięcia | Zwykle większa pojemność i wyższy koszt |
| Stabilizator liniowy | Gdy chcesz zasilać układ stałym napięciem | Daje bardziej przewidywalne napięcie wyjściowe | Wydziela ciepło i wymaga zapasu napięcia na wejściu |
| Warystor | Gdy chronisz stronę sieciową i większe przepięcia | Lepszy do instalacji 230 V i energii udarowej | Starzeje się i nie daje precyzyjnej stabilizacji |
Jeśli ktoś chce zabezpieczyć długie przewody, zewnętrzne oświetlenie albo urządzenie narażone na mocne impulsy, zwykle nie sięgam po samą Zenerę. W takich przypadkach lepiej sprawdza się TVS albo osobne zabezpieczenie dostosowane do charakteru przepięcia. Zenera jest dobra tam, gdzie potrzebujesz prostoty, nie heroicznej odporności.
To z kolei prowadzi do praktycznego pytania, które najczęściej zadaję sobie przed montażem: czy układ ma tylko „nie przekroczyć” pewnego napięcia, czy ma przetrwać realne warunki pracy przez lata.
Na co zwracam uwagę, żeby układ nie grzał się i nie wariował
W domowych projektach najbardziej psują układ trzy rzeczy: brak ograniczenia prądu, zbyt mały zapas mocy i przekonanie, że jeden element załatwi temat ochrony całej instalacji. Gdy widzę takie podejście, wiem już, że wcześniej czy później pojawi się nadmierne grzanie, pływanie napięcia albo po prostu awaria. Dlatego montaż traktuję równie poważnie jak dobór samej diody.
- Nie montuję jej bez rezystora szeregowego, jeśli ma pracować jako stabilizator lub ogranicznik.
- Zawsze sprawdzam moc strat, a nie tylko napięcie katalogowe.
- Unikam dobierania „na styk”, zwłaszcza w zamkniętej obudowie i w pobliżu źródeł ciepła.
- Nie używam jej jako jedynej ochrony przed przepięciami na długich przewodach.
- Przy liniach sygnałowych kontroluję pojemność, żeby nie pogorszyć pracy czujnika lub interfejsu.
- Orientację montażu sprawdzam dwa razy, bo odwrócenie katody i anody zmienia całe zachowanie układu.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby taka: najpierw odpowiedz sobie, czy chcesz stabilizować napięcie przy małym prądzie, czy chronić układ przed impulsem. Od tej odpowiedzi zależy, czy sięgasz po Zenerę, TVS, stabilizator liniowy czy zupełnie inne zabezpieczenie. W domowej elektronice to rozróżnienie oszczędza najwięcej błędów i najwięcej nerwów.
