Dobry uziom szpilkowy nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który decyduje o skuteczności ochrony przeciwporażeniowej i odgromowej. W domu jednorodzinnym liczy się nie tylko sam pręt, ale też to, gdzie go wbić, z czym połączyć i jak sprawdzić wynik po montażu. Poniżej wyjaśniam, kiedy taki uziom ma sens, czym różni się od fundamentowego i otokowego oraz ile realnie kosztuje sensowne wykonanie.
Najważniejsze informacje przed wyborem rozwiązania
- Pionowy uziom sprawdza się szczególnie tam, gdzie trzeba zejść poniżej suchej lub słabo przewodzącej warstwy gruntu.
- W nowym domu najczęściej wygrywa uziom fundamentowy, a pręt pionowy bywa rozwiązaniem uzupełniającym albo modernizacyjnym.
- Standardowy komplet ma zwykle 3 m długości, najczęściej z odcinków 1 m lub 1,5 m łączonych w gruncie.
- Materiał ma znaczenie: ocynk jest tańszy, stal nierdzewna trwalsza, a powłoka i złącza wpływają na korozję oraz niezawodność.
- Po montażu potrzebny jest pomiar, a nie tylko „wbicie pręta” i zamknięcie tematu.
- Największe błędy dotyczą złego miejsca montażu, słabych połączeń i oszczędzania na zabezpieczeniu antykorozyjnym.
Co robi pionowy uziom w domu

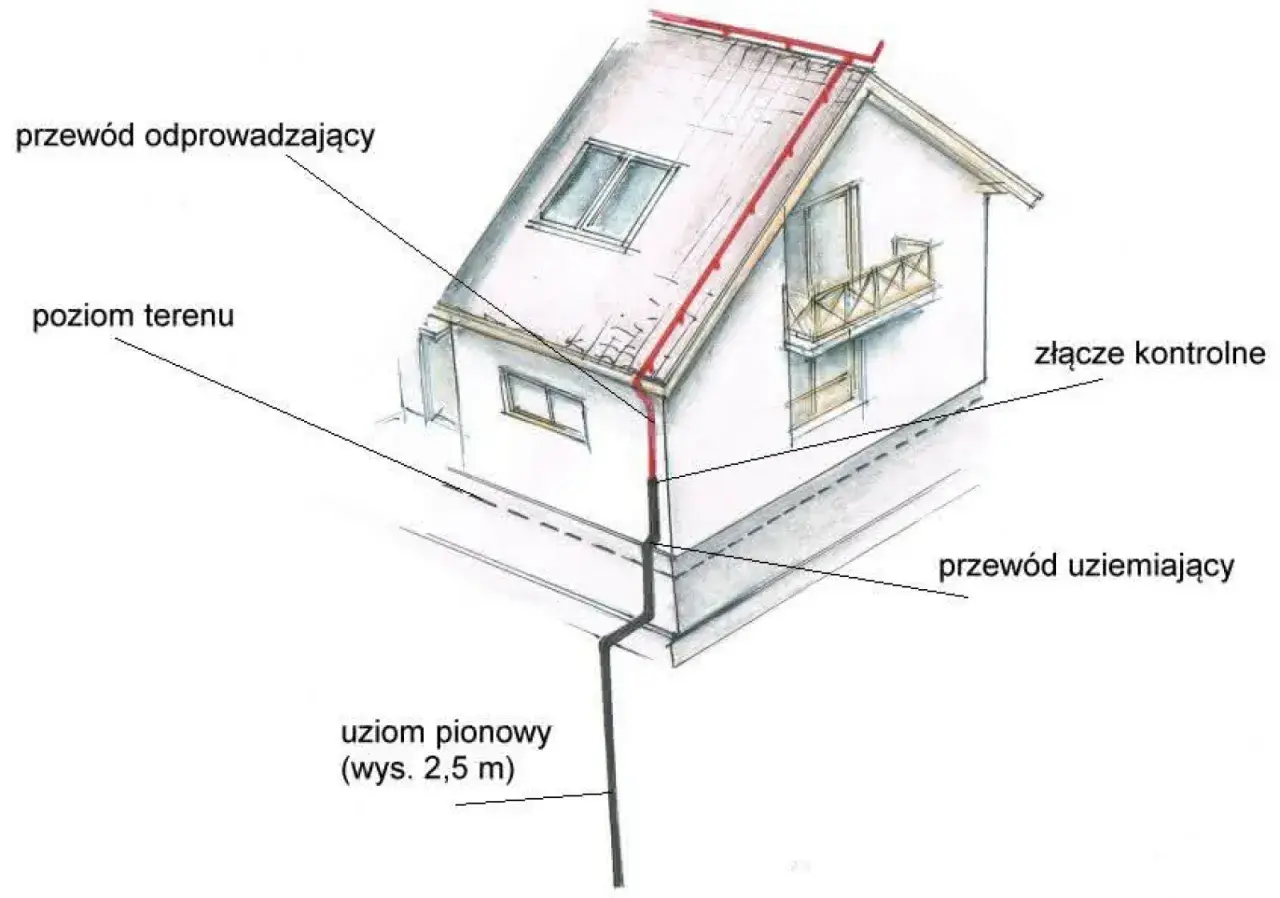

W praktyce patrzę na taki element jako na część całego układu bezpieczeństwa, a nie osobny „gadżet” do instalacji. Jego zadanie jest proste: ma zapewnić możliwie dobre połączenie instalacji z gruntem, żeby prądy uszkodzeniowe, przepięciowe i piorunowe miały kontrolowaną drogę odpływu. To ważne zarówno przy ochronie odgromowej, jak i przy zwykłej instalacji elektrycznej, bo wszystko zaczyna się od poprawnego uziemienia i wyrównania potencjałów.Najprościej mówiąc, pionowy pręt uziemiający wbija się tam, gdzie można dotrzeć do głębszych warstw gruntu i poprawić parametry całego układu. To właśnie dlatego tak często pojawia się w modernizacjach, przy gruntach suchych, piaszczystych albo przy budynkach, w których nie da się już wygodnie wykonać uziomu fundamentowego. W domu jednorodzinnym łączy się go zwykle z główną szyną uziemiającą, czyli GSU, która zbiera przewody ochronne i wyrównawcze z instalacji.
Nie traktowałbym go jako rozwiązania „zamiast wszystkiego”. Często jest elementem uzupełniającym, szczególnie wtedy, gdy fundament nie daje dobrego kontaktu z ziemią albo gdy trzeba dobudować układ bez rozbierania gotowej posesji. Z takiego podejścia wynika też kolejny temat, czyli z czego ten element się robi i dlaczego materiał nie jest obojętny.
Z czego się go robi i dlaczego materiał ma znaczenie
Wybór materiału wpływa na trwałość, odporność na korozję i łatwość montażu. Ja nie wybierałbym go wyłącznie po cenie, bo różnica kilkudziesięciu złotych na materiale potrafi potem przełożyć się na kilka lat mniej albo więcej spokoju. W gruncie najważniejsze są styk metalu z ziemią, jakość złącza i odporność strefy przejścia przez powierzchnię terenu.
| Materiał | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Stal ocynkowana ogniowo | Typowe domy, standardowe warunki gruntowe, rozsądny budżet | Niska cena, dobra dostępność, łatwy montaż | W strefie przejścia grunt-powietrze trzeba dbać o zabezpieczenie antykorozyjne i dobre złącza |
| Stal nierdzewna | Grunty agresywne, wyższe wymagania trwałości, modernizacje „na lata” | Bardzo dobra odporność korozyjna | Wyższy koszt materiału i konieczność zachowania spójności z resztą układu |
| Stal pomiedziowana | Gdy liczy się dobra przewodność i odporność na korozję | Solidny kompromis między trwałością a parametrami elektrycznymi | Warto pilnować jakości powłoki i certyfikowanych elementów połączeniowych |
W praktyce spotyka się komplety 3-metrowe złożone z odcinków 1 m lub 1,5 m, łączonych przez wbijanie albo skręcanie. To wygodne przy montażu, bo nie trzeba operować jednym długim prętem, ale nie zwalnia to z myślenia o jakości połączeń. Jeśli w gruncie użyjesz słabego złącza albo przypadkowych elementów, to właśnie tam pojawi się problem, a nie w samym „pręcie”.
To prowadzi do najważniejszego etapu, czyli montażu. Tu najłatwiej popełnić błąd, który później wychodzi dopiero podczas pomiaru albo, gorzej, przy pierwszym poważnym przepięciu.
Jak wygląda montaż i odbiór bez zgadywania
Jeśli robię taki układ od zera albo oceniam gotowy, zaczynam od prostych pytań: gdzie jest GSU, jak daleko są instalacje podziemne i czy grunt w danym miejscu ma sensowną wilgotność. W domu jednorodzinnym nie warto wbijać pręta „tam, gdzie akurat jest miejsce”, bo później łatwo utrudnić serwis, zniszczyć połączenie albo trafić w miejsce o słabym kontakcie z ziemią.
- Najpierw wyznaczam punkt montażu i sprawdzam, czy nie koliduje z wodą, gazem, kanalizacją albo innymi instalacjami podziemnymi.
- Następnie ustawiam odcinki uziomu i dobieram osprzęt połączeniowy, tak aby dało się zbudować krótkie, proste połączenie do GSU.
- Pręt pogrążam osiowo, bez wymuszania go pod kątem, bo krzywe wbijanie osłabia układ i utrudnia kontrolę połączeń.
- Punkt wyjścia z gruntu zabezpieczam przed korozją i uszkodzeniami mechanicznymi, szczególnie jeśli instalacja ma pracować przez wiele lat bez ingerencji.
- Na końcu wykonuję połączenie z główną szyną uziemiającą i sprawdzam ciągłość przewodów ochronnych oraz wynik pomiaru uziemienia.
Najlepszy efekt daje połączenie krótkie, możliwie proste i bez niepotrzebnych załamań. To jest jedna z tych rzeczy, które wydają się drobiazgiem, a w praktyce robią różnicę przy odprowadzaniu energii z instalacji odgromowej. Po montażu nie wystarczy spojrzeć, czy wszystko „wygląda solidnie” - potrzebny jest pomiar i protokół, bo dopiero on mówi, czy układ działa tak, jak zakładaliśmy.
Jeżeli ktoś liczy na szybkie wbicie pręta bez dokumentacji i bez sprawdzenia wyniku, to ja bym się na takim rozwiązaniu nie opierał. W domach z elektroniką, pompą ciepła, fotowoltaiką albo bramą automatyczną konsekwencje słabego uziemienia potrafią być po prostu kosztowne.
Kiedy lepszy będzie fundamentowy albo otokowy
Tu nie ma jednego zwycięzcy na wszystkie sytuacje. W nowym domu zwykle najlepszy jest uziom fundamentowy, bo daje dużą powierzchnię kontaktu z gruntem i można go przewidzieć już na etapie zbrojenia. Uziom otokowy wybiera się wtedy, gdy fundament nie zapewnia dobrego kontaktu z ziemią albo gdy konstrukcja budynku utrudnia rozwiązanie fundamentowe. Pionowy pręt jest natomiast najczęściej odpowiedzią na modernizację, trudny grunt albo brak miejsca na wykop dookoła domu.
| Rozwiązanie | Kiedy ma przewagę | Największe zalety | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowa budowa, etap zbrojenia i betonowania | Najlepszy start, duża powierzchnia styku, mała ingerencja w otoczenie | Trzeba go przewidzieć wcześnie, po betonowaniu jest praktycznie nie do „dorobienia” bez prac rozbiórkowych |
| Otokowy | Gdy fundamentowy jest niewystarczający albo niemożliwy | Można go rozbudować, dobrze sprawdza się przy modernizacji i wokół istniejących domów | Wymaga wykopu, miejsca wokół budynku i materiałów odpornych na korozję |
| Pionowy | Modernizacja, suchy lub trudny grunt, brak miejsca na otok | Szybki montaż, mała ingerencja w działkę, możliwość dołożenia kolejnych prętów | Pojedynczy pręt nie zawsze wystarcza, często trzeba rozbudować układ |
Jeśli mam doradzić praktycznie, to przy nowym domu stawiałbym na rozwiązanie przewidziane w projekcie, a pionowy element traktował jako uzupełnienie albo plan B. W budynku już wykończonym, z kostką, tarasem i zagospodarowaną działką, taki układ często wygrywa prostotą wykonania. To jednak nie zwalnia z myślenia o tym, co najczęściej psuje rezultat.
Najczęstsze błędy, które psują wynik
- Traktowanie jednego pręta jako cudownego rozwiązania. W słabym gruncie pojedyncza szpilka może nie dać oczekiwanego efektu i wtedy potrzebna jest rozbudowa układu.
- Słabe połączenie z GSU. Jeśli droga do szyny uziemiającej jest zbyt długa, pokręcona albo wykonana byle jak, instalacja traci na skuteczności.
- Mieszanie materiałów bez kontroli korozji. To szczególnie ważne w strefie przejścia grunt-powietrze i na połączeniach, gdzie korozja wychodzi najszybciej.
- Wbijanie „na oko” bez sprawdzenia gruntu. Błędne miejsce może oznaczać suchą warstwę, kolizję z instalacją albo późniejszy brak dostępu do punktu serwisowego.
- Brak pomiaru po montażu. Sam fakt, że pręt został wbity, niczego jeszcze nie potwierdza.
- Oszczędzanie na złączach i osprzęcie. W praktyce to właśnie osprzęt najczęściej decyduje o trwałości całego układu, a nie sam pręt.
Najczęściej widać tu jeden wspólny mianownik: ktoś patrzy tylko na cenę materiału, a nie na cały system. Ja wolę patrzeć na to jak na instalację, która ma przetrwać lata i zadziałać w momencie, kiedy nie będzie już czasu na poprawki. A skoro mowa o kosztach, warto przejść do liczb i do tego, co trzeba sprawdzić po zakończeniu robót.
Ile to kosztuje i co trzeba sprawdzić po montażu
Sam materiał nie jest zwykle największą częścią budżetu, ale warto znać widełki. Zebrane na rynku komplety 3-metrowe w ocynku można dziś spotkać mniej więcej od 85 do 115 zł za prostsze zestawy, solidniejsze ocynkowane konfiguracje dochodzą do około 216-230 zł, a warianty nierdzewne lub pomiedziowane są z reguły droższe. Do tego dochodzą złącza, bednarka lub przewód, ewentualna studzienka rewizyjna i robocizna.
| Pozycja | Orientacyjny koszt materiału | Komentarz praktyczny |
|---|---|---|
| Prosty komplet ocynkowany 3 m | 85-115 zł | Najtańszy start, zwykle do standardowych zastosowań i prostych modernizacji |
| Solidniejszy komplet ocynkowany 3 m | 216-230 zł | Lepszy osprzęt, wyższa trwałość i zwykle spokojniejsza eksploatacja |
| Wariant nierdzewny lub pomiedziowany | Wyraźnie powyżej podstawowych zestawów | Wyższy koszt na starcie, ale sensowny tam, gdzie liczy się odporność na korozję |
Robocizna zależy od gruntu, dostępu do miejsca montażu i tego, czy pręt ma być tylko dołożony, czy trzeba budować cały układ od zera. W praktyce najwięcej kosztują nie same metry metalu, tylko utrudnienia terenowe, konieczność wykopu, wiercenia albo łączenia kilku punktów uziemiających. Dlatego przy wycenie nie porównywałbym wyłącznie ceny zestawu, bo to często prowadzi do złych decyzji.
Po montażu sprawdzam trzy rzeczy: ciągłość przewodów ochronnych, wynik pomiaru uziemienia i poprawność działania zabezpieczeń, jeśli układ tego wymaga. Z punktu widzenia eksploatacji ważne jest też to, żeby zostawić sobie dostęp do punktu kontrolnego i zachować protokół z pomiarów. Bez tego nawet dobrze wykonany układ szybko staje się tylko „niewidocznym elementem w ziemi”, o którym wszyscy pamiętają dopiero przy awarii.
Co warto przewidzieć od razu, żeby nie wracać do tematu po latach
Jeśli budynek dopiero powstaje albo przechodzi większy remont, ja zawsze myślę nie tylko o obecnym obciążeniu instalacji, ale też o tym, co pojawi się za kilka lat. Fotowoltaika, pompa ciepła, ładowarka do auta, alarm, automatyka bramy czy rozbudowana sieć domowa zwiększają wymagania wobec całego układu ochronnego, więc uziemienie lepiej przewidzieć z zapasem niż „na styk”.
Najbardziej opłaca się zostawić łatwy dostęp do punktu pomiarowego, zadbać o dobre połączenie z GSU i wykonać dokumentację zdjęciową przed zasypaniem lub wykończeniem terenu. To są drobiazgi, które nie podnoszą efektu wizualnego domu, ale później oszczędzają czas, nerwy i pieniądze. Właśnie dlatego przy instalacjach domowych tak często wygrywa nie najtańsze rozwiązanie, tylko to, które jest dobrze dobrane do gruntu, etapu budowy i przyszłych potrzeb.Jeżeli miałbym zostawić jedną praktyczną myśl, to tę: pionowy uziom ma sens wtedy, gdy jest częścią przemyślanego układu, a nie samotnym prętem wbitym „dla spokoju”. W dobrze zaplanowanym domu najwięcej daje połączenie właściwego projektu, poprawnego montażu i rzetelnego pomiaru po wykonaniu prac.
