Mapa zasadnicza to urzędowy, wielkoskalowy obraz terenu, bez którego projektant, geodeta i inwestor łatwo mijają się z realnym stanem działki. W tym tekście wyjaśniam, co dokładnie zawiera, jak powstaje, kiedy wystarcza jako punkt wyjścia, a kiedy trzeba zamówić bardziej dopracowane opracowanie do projektu. Pokazuję też najczęstsze błędy przy budowie domu i prostszych inwestycjach, żeby uniknąć poprawek na etapie urzędowym.
Najważniejsze rzeczy, które warto wiedzieć przed wejściem w projekt
- To urzędowy materiał bazowy, a nie zwykły rysunek poglądowy.
- Najczęściej pracuje się na skali 1:500, a w praktyce liczy się przede wszystkim aktualność danych.
- Projekt budowlany opiera się na aktualnej mapie do celów projektowych lub jej kopii poświadczonej przez projektanta.
- Jeśli obiekt ma stanąć blisko granicy działki, geodeta musi sprawdzić położenie punktów granicznych.
- Urzędowe opłaty za udostępnienie materiałów są jawne, ale cena samej usługi geodezyjnej ustalana jest osobno.
Czym jest urzędowa mapa i dlaczego ma znaczenie przy budowie
W praktyce chodzi o podstawowy materiał odniesienia dla geodetów, projektantów i urzędów. Zawiera aktualne informacje o położeniu działek, budynków, sieci uzbrojenia terenu, budowli i innych obiektów, więc pozwala ocenić, czy planowany dom, garaż, przyłącze albo przebudowa rzeczywiście „mieszczą się” w terenie i w dokumentacji.
Z mojego doświadczenia wynika, że największy problem nie polega na samym istnieniu tego opracowania, tylko na myleniu go z rysunkiem roboczym albo z mapą ewidencyjną. To nie jest ozdobny załącznik do projektu. To punkt odniesienia, na którym później opiera się cała dalsza dokumentacja budowlana, dlatego błędy na tym etapie zwykle wracają drożej niż na początku.
Wgląd w dane można dziś szybko sprawdzić w geoportalu, ale podgląd internetowy nie zastępuje materiału przyjmowanego do zasobu ani opracowania przygotowanego do projektu. To właśnie dlatego w budownictwie tak duże znaczenie ma nie tylko sam obraz terenu, lecz także jego urzędowy status. Następny krok to sprawdzenie, co dokładnie wchodzi w treść tej mapy i skąd bierze się jej wiarygodność.

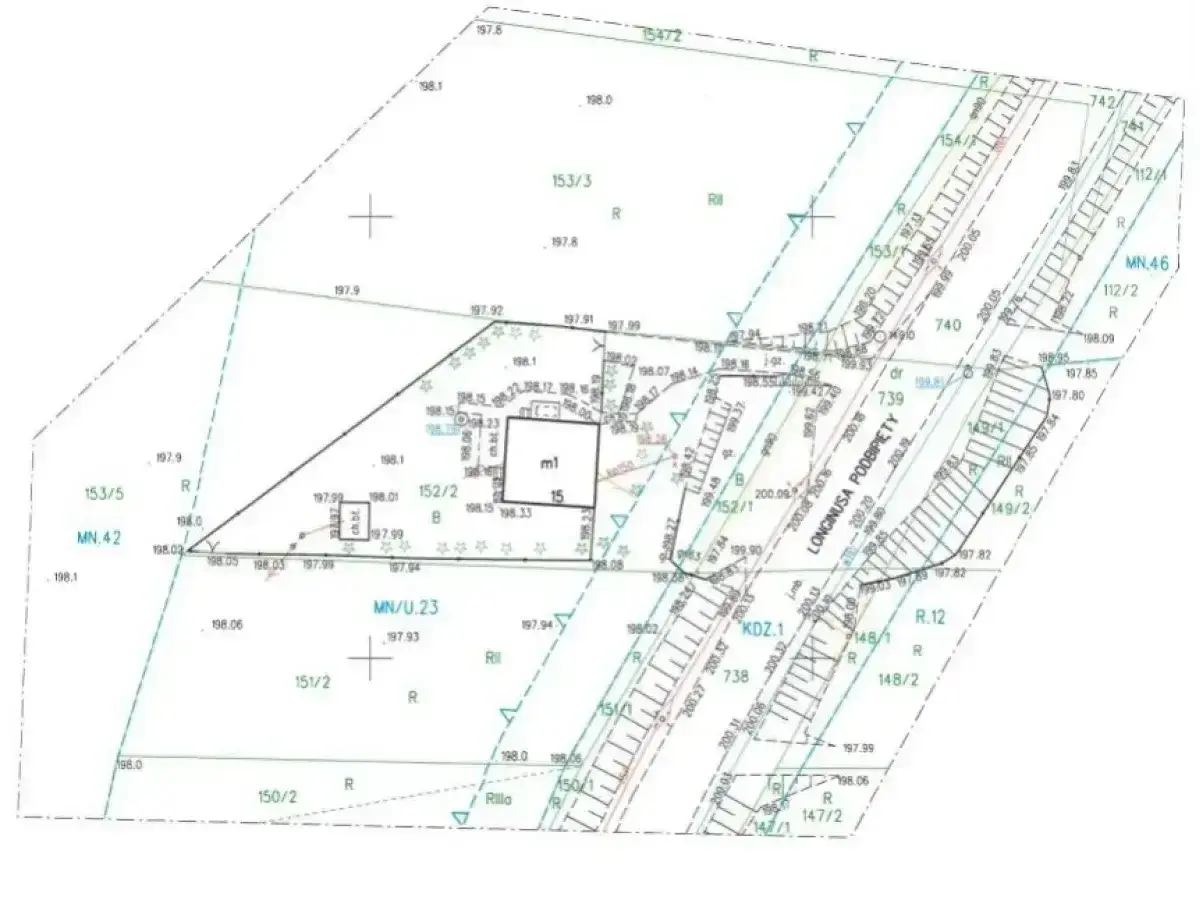

Co pokazuje urzędowy materiał i skąd bierze się jego treść
Treść takiego opracowania nie powstaje z jednego pomiaru w terenie. To efekt połączenia danych z państwowego zasobu geodezyjnego i kartograficznego oraz aktualnych pomiarów, które uzupełniają i weryfikują stan widoczny na gruncie. W praktyce oznacza to, że dokument może pokazywać zarówno to, co już jest w bazach urzędowych, jak i elementy świeżo pomierzone przez geodetę.
- punkty osnowy geodezyjnej, czyli punkty odniesienia dla pomiarów;
- granice i zarys działek ewidencyjnych;
- budynki, budowle i inne obiekty budowlane;
- kontury użytków gruntowych i informacje klasyfikacyjne;
- sieci uzbrojenia terenu, w tym przewody nadziemne, naziemne i podziemne;
- inne obiekty topograficzne oraz wybrane dane opisowe.
Warto też pamiętać, że urzędowa mapa nie jest dokumentem statycznym. Jeśli w terenie pojawiły się nowe przyłącza, zmieniły się granice, powstało nowe ogrodzenie albo doszło do podziału działki, starsze dane mogą już nie oddawać rzeczywistości. To prowadzi nas prosto do pytania, kiedy taki materiał wystarcza, a kiedy trzeba przygotować wersję stricte projektową.
Jak wykorzystuje się go w projekcie budowlanym
W budownictwie ten materiał jest punktem startowym dla projektu zagospodarowania działki lub terenu. Część rysunkowa projektu powstaje na aktualnej mapie do celów projektowych albo na jej kopii poświadczonej przez projektanta. To ważne, bo organ administracji architektoniczno-budowlanej nie ocenia „ładnego rysunku”, tylko kompletność dokumentacji i jej zgodność z przepisami oraz stanem terenu.Żeby taka mapa mogła wejść do procesu budowlanego, musi mieć urzędową klauzulę potwierdzającą przyjęcie materiałów do zasobu albo oświadczenie wykonawcy prac geodezyjnych o pozytywnym wyniku weryfikacji. Sama estetyka mapy niczego tu nie załatwia. Liczy się to, czy dokument ma moc urzędową i czy projektant pracuje na właściwej podstawie.
W praktyce wygląda to tak: inwestor zleca geodecie przygotowanie mapy do projektu, projektant opracowuje rozwiązanie architektoniczne i sytuacyjne, a dopiero potem całość trafia do urzędu. Przy inwestycjach wymagających pozwolenia na budowę albo przy zgłoszeniach wybranych przyłączy i zbiorników LPG ten porządek ma duże znaczenie, bo błąd na początku zwykle blokuje kolejne etapy. Szczególnie ostrożnie trzeba podchodzić do sytuacji, gdy obiekt ma stanąć blisko granicy działki.
Jeżeli budynek ma być sytuowany w odległości nie większej niż 4 m od granicy, a inny obiekt w odległości nie większej niż 3 m, geodeta musi sprawdzić położenie punktów granicznych z odpowiednią dokładnością. Gdy w zasobie nie ma pewnych danych albo punkty nie są jednoznaczne w terenie, trzeba najpierw ustalić przebieg granicy. To jeden z tych momentów, w których inwestorzy najczęściej zakładają, że „przecież granica jest oczywista”, a potem okazuje się, że dokumentacja wymaga dodatkowej pracy.
Jak odróżnić materiał urzędowy od opracowania do projektu
| Cecha | Materiał urzędowy | Opracowanie do projektu | Co to oznacza w praktyce |
|---|---|---|---|
| Cel | Ogólny opis i ewidencja terenu | Podstawa do konkretnego zamierzenia budowlanego | Drugie opracowanie jest „szyte” pod inwestycję, a nie tylko pokazuje stan bazowy |
| Zakres | Dane o działkach, obiektach i sieciach | Dane z mapy bazowej + dodatkowe informacje projektanta lub inwestora | Do projektu trafiają też elementy potrzebne do rozplanowania zabudowy |
| Aktualność | Zależy od stanu zasobu | Musi odpowiadać rzeczywistości w momencie opracowania | Stara kopia bywa niewystarczająca, jeśli teren się zmienił |
| Skala | Najczęściej 1:500, ale spotyka się też inne skale | Dobierana do rodzaju i wielkości zamierzenia | Mała działka i rozległa inwestycja nie powinny być traktowane tak samo |
| Wykonawca | Organ prowadzący zasób i system geoinformacyjny | Geodeta uprawniony | Do projektu nie wystarczy sam podgląd z internetu |
| Status | Materiał bazowy | Dokument techniczny wykorzystywany w procesie budowlanym | To opracowanie podlega dodatkowej weryfikacji i klauzuli |
To rozróżnienie oszczędza mnóstwo czasu. Inwestorzy często myślą, że skoro mają już wydruk albo plik z zasobu, to projektant może od razu zaczynać rysowanie. W rzeczywistości potrzebny jest jeszcze etap dopasowania treści do konkretnej działki, uwzględnienia zieleni wysokiej, pomników przyrody, miar liniowych i wszystkich elementów, które mają znaczenie dla projektu. Właśnie dlatego „materiał urzędowy” i „opracowanie do projektu” to nie są synonimy.
Ile kosztuje dostęp do danych i kiedy rośnie koszt całej usługi
Obecnie urzędowe stawki za udostępnienie materiałów zasobu są jawne. Za mapę w postaci rastrowej płaci się 20,80 zł za hektar, za wersję wektorową 29,71 zł za hektar, a arkusz mapy w postaci drukowanej formatu A0 kosztuje 234,82 zł. To są opłaty za dostęp do materiału, a nie pełny koszt opracowania geodezyjnego.
Jeżeli pracę zgłasza się w ramach czynności geodezyjnych, obowiązują też opłaty zryczałtowane zależne od powierzchni: 148,53 zł do 1 ha, 14,84 zł za każdy rozpoczęty hektar powyżej 1 ha do 10 ha oraz 282,20 zł plus 7,44 zł za każdy rozpoczęty hektar powyżej 10 ha. Dla wielu osób to ważne, bo pokazuje, że sam „wgląd do mapy” i pełne przygotowanie dokumentacji to dwa różne koszyki kosztów.
Na końcową cenę usługi geodety wpływa przede wszystkim powierzchnia działki, liczba potrzebnych pomiarów, stopień aktualności danych oraz to, czy trzeba dodatkowo ustalać granice. Jeśli teren jest prosty, dobrze opisany i ma aktualne dane, koszt zwykle jest niższy. Jeśli jednak trzeba szukać brakujących punktów, weryfikować uzbrojenie albo poprawiać rozbieżności między zasobem a terenem, cena rośnie szybciej niż powierzchnia działki. To dobry moment, by przejść do rzeczy, które najczęściej warto sprawdzić przed złożeniem projektu.
Co sprawdzić, zanim projekt trafi do urzędu
- czy granice działki są pewne i czy nie trzeba ich dodatkowo ustalać;
- czy projektant pracuje na aktualnej wersji opracowania, a nie na starej kopii;
- czy w terenie nie pojawiły się nowe przyłącza, ogrodzenia, rowy, drzewa lub inne przeszkody;
- czy skala jest wystarczająco czytelna dla konkretnego zamierzenia;
- czy opis mapy zawiera poprawne dane gminy, obrębu i działek;
- czy dokument ma właściwą klauzulę urzędową albo oświadczenie po pozytywnej weryfikacji.
Najczęściej poprawki wynikają nie z wielkiego błędu, tylko z drobnej rozbieżności: źle odczytanego fragmentu terenu, starego przebiegu ogrodzenia albo zbyt dużego zaufania do nieaktualnego wydruku. Z mojego punktu widzenia najbardziej opłaca się zacząć od sprawdzenia danych w zasobie, potem zamówić właściwe opracowanie geodezyjne, a dopiero na końcu dopinać szczegóły projektu. Taki porządek zwykle oszczędza czas, nerwy i niepotrzebne poprawki.
Jeśli inwestycja dotyczy domu, przyłącza albo podziału działki, najlepiej traktować geodezję nie jako formalność, ale jako etap, który decyduje o tym, czy cała dokumentacja przejdzie dalej bez zgrzytów. Właśnie tu widać największą wartość dobrze przygotowanego materiału: porządkuje projekt, zmniejsza ryzyko błędów i daje pewność, że to, co trafia do urzędu, naprawdę odpowiada stanowi terenu.
