Najważniejsze liczby i zasady, które warto mieć pod ręką
- W polskich domach standardem jest zasilanie jednofazowe 230 V oraz trójfazowe 400 V między fazami.
- Woltów nie da się ocenić w oderwaniu od amperów i watów, bo to one pokazują realne obciążenie obwodu.
- Typowy obwód 16 A przy 230 V daje około 3680 W, ale długotrwałe obciążanie go „na styk” nie jest dobrym pomysłem.
- Migotanie światła, ciepłe gniazdka i częste wybijanie zabezpieczeń zwykle oznaczają przeciążenie albo słaby styk.
- Urządzenia o dużym poborze mocy lepiej planować na osobnych obwodach, zwłaszcza w kuchni i pralni.
Co naprawdę oznacza różnica potencjałów w domu
Najprościej ujmuję to tak: różnica potencjałów jest „siłą nacisku”, która popycha ładunki w obwodzie, ale sama z siebie niczego nie zasila. Do działania potrzebny jest zamknięty obwód, przewody o właściwym przekroju, zabezpieczenie i odbiornik dopasowany do warunków pracy. W domu najczęściej interesuje mnie nie teoria z podręcznika, tylko praktyczny skutek: czy urządzenie uruchomi się stabilnie, czy instalacja nie będzie się grzać i czy zabezpieczenia mają dość zapasu.
Warto rozróżnić trzy pojęcia, które często się myli: wartość zasilania w woltach, natężenie prądu w amperach i moc urządzenia w watach. Pierwsze mówi, „z jakim ciśnieniem” sieć pracuje, drugie pokazuje, ile prądu rzeczywiście płynie, a trzecie opisuje, ile energii pobiera sprzęt. To właśnie ten zestaw, a nie jeden parametr, decyduje o komforcie i bezpieczeństwie w domu.
Gdy to rozumiem, łatwiej przejść do tego, jakie wartości są normalne w polskich instalacjach.
Jakie parametry zasilania są standardem w Polsce
W polskich domach spotkasz przede wszystkim sieć niskiego napięcia 230/400 V o częstotliwości 50 Hz. W praktyce oznacza to, że zwykłe gniazdko daje 230 V między fazą a przewodem neutralnym, a 400 V pojawia się między dwiema fazami w instalacji trójfazowej. To ważne rozróżnienie, bo „trójfazowe” nie znaczy, że każde gniazdo ma 400 V.
| Parametr | Co oznacza | Gdzie go spotkasz | Co to znaczy w praktyce |
|---|---|---|---|
| 230 V | Standard jednofazowego zasilania | Gniazdka, oświetlenie, większość urządzeń domowych | To podstawowy poziom zasilania w domu |
| 400 V | Różnica między fazami w układzie trójfazowym | Część urządzeń o większej mocy, wybrane obwody techniczne | Umożliwia zasilanie sprzętu o wyższym poborze |
| 50 Hz | Częstotliwość prądu przemiennego | Cała sieć publiczna | Urządzenie musi być zgodne z parametrem sieci |
Na tabliczce znamionowej urządzenia często spotykam zapis 220-240 V, 1~ lub 3~. To nie ozdoba, tylko wskazówka, do jakiej sieci sprzęt został zbudowany. Jeśli czytam 1~, mam urządzenie jednofazowe; jeśli 3~, sprzęt wymaga zasilania trójfazowego albo rozwiązania przewidzianego przez producenta.
Sama liczba w woltach nie mówi jednak jeszcze, ile sprzętu można podłączyć, więc przechodzę do mocy i obciążenia.
Dlaczego sama wartość w woltach nie wystarcza
Jeżeli patrzę tylko na woltomierz, widzę zbyt mało. O tym, czy obwód pracuje spokojnie, decyduje także prąd i moc. Przy stałym zasilaniu 230 V można to policzyć prosto ze wzoru P = U × I, czyli moc równa się wartości zasilania pomnożonej przez natężenie. W praktyce obwód 16 A daje około 3680 W, a 10 A około 2300 W.
| Symbol | Co opisuje | Dlaczego ma znaczenie |
|---|---|---|
| V | Wartość zasilania | Musi pasować do urządzenia i instalacji |
| A | Natężenie prądu | Ogranicza obciążenie przewodów i zabezpieczeń |
| W | Moc urządzenia | Pokazuje, ile energii pobiera sprzęt |
| Urządzenie | Typowa moc | Przybliżony pobór prądu przy 230 V | Co z tego wynika |
|---|---|---|---|
| Czajnik elektryczny | 2000 W | 8,7 A | Sam zwykle się mieści, ale z innym sprzętem może przeciążyć obwód |
| Suszarka do włosów | 2200 W | 9,6 A | Nie lubi towarzystwa innych mocnych odbiorników na tym samym torze |
| Piekarnik | 3500 W | 15,2 A | Najlepiej działa na osobnym obwodzie |
Dlatego przy projektowaniu obwodów nie liczę tylko gniazdek, ale realne obciążenia. To prowadzi wprost do objawów przeciążenia, które w domu widać szybciej niż w projekcie.

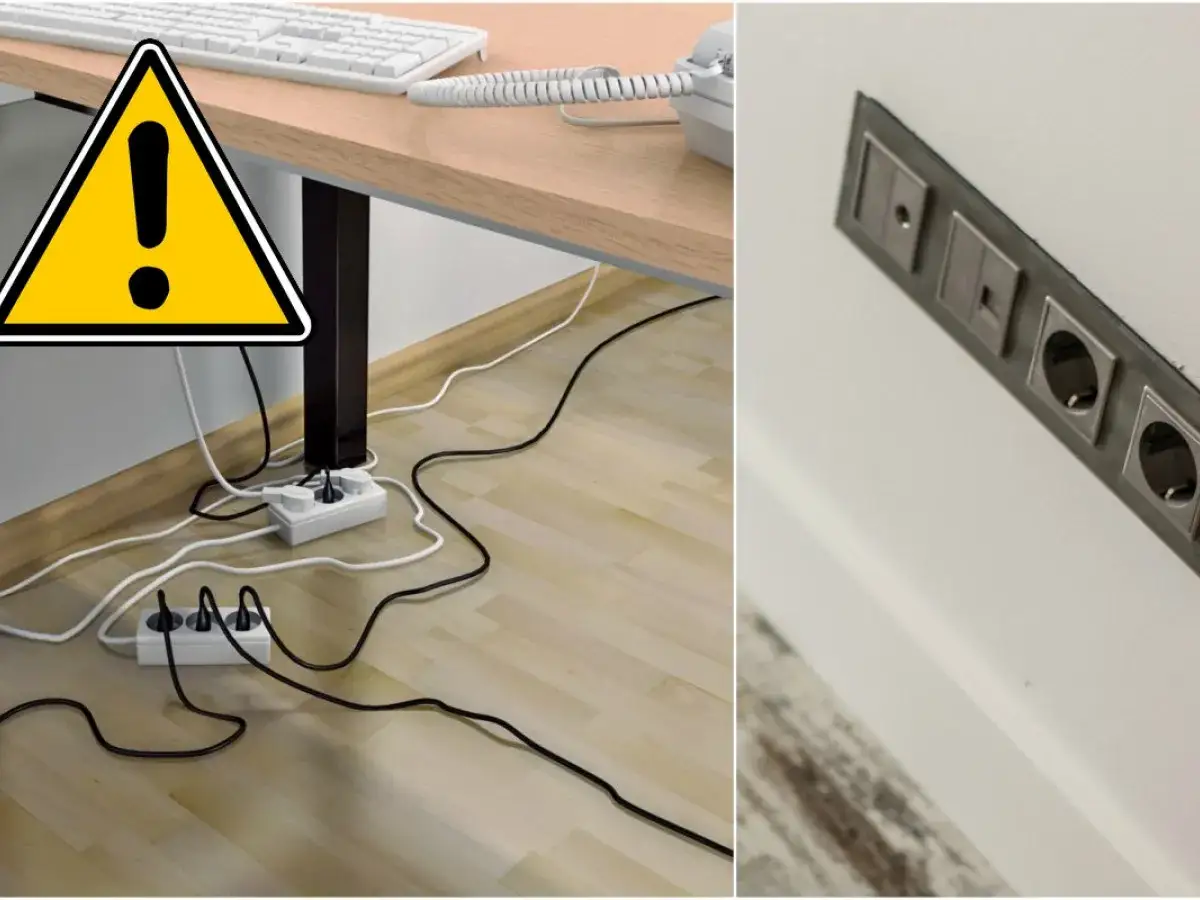

Jak rozpoznać, że obwód pracuje na granicy
Instalacja zwykle ostrzega wcześniej, niż dojdzie do poważniejszej awarii. Ja zwracam uwagę na trzy rzeczy: światło, temperaturę osprzętu i zachowanie zabezpieczeń. Jeśli po włączeniu czajnika przygasają lampy, gniazdko robi się ciepłe albo bezpiecznik zadziała po kilku minutach pracy kilku urządzeń naraz, to nie jest drobiazg do zignorowania.
| Objaw | Co może oznaczać | Co robię od razu |
|---|---|---|
| Migotanie lub przygasanie światła | Wspólny obwód jest przeciążony albo jest słabe połączenie | Ograniczam liczbę urządzeń i sprawdzam instalację |
| Ciepłe gniazdko, wtyczka lub przedłużacz | Zbyt duży prąd, luźny styk albo zużyty osprzęt | Wyłączam obwód i nie używam go dalej do czasu kontroli |
| Częste wybijanie zabezpieczenia | Za mały zapas mocy albo błąd w podziale obwodów | Rozdzielam obciążenie i zlecam ocenę elektrykowi |
| Sprzęt sam się restartuje | Wahania zasilania lub spadek jakości połączeń | Sprawdzam, czy problem pojawia się na jednym obwodzie |
Jeżeli czuję zapach przegrzanej izolacji albo widzę przebarwienia na osprzęcie, nie szukam „szybkiego obejścia”. Taki sygnał traktuję jak powód do natychmiastowego wyłączenia obwodu i wezwania fachowca. Po diagnozie problemu sensownie jest przejść do pomiaru, ale tylko wtedy, gdy robi się go bezpiecznie.
Jak sprawdzać parametry miernikiem bez ryzykowania
Pomiar w gniazdku jest prosty tylko z pozoru. Najważniejsze jest to, żeby używać miernika przeznaczonego do pracy przy sieciowej wartości zasilania, najlepiej z kategorią bezpieczeństwa co najmniej CAT III, i ustawić zakres pomiaru napięcia przemiennego powyżej 230 V. Jeśli ktoś nie ma wprawy, lepiej nie rozkręcać gniazd ani puszek, tylko ograniczyć się do zlecenia pomiaru elektrykowi.
- Sprawdzam stan przewodów pomiarowych i samych sond.
- Ustawiam pomiar AC V, nie DC V.
- Wybieram zakres większy niż spodziewane 230 V.
- Mierzę wyłącznie w dostępnym gnieździe, bez dotykania odkrytych elementów przewodzących.
- Odczyt traktuję jako sygnał diagnostyczny, a nie zachętę do dalszego grzebania w instalacji.
W zdrowej instalacji odczyt między fazą a przewodem neutralnym powinien oscylować wokół wartości znamionowej, a wyraźne odchylenia, brak stabilności albo nietypowe różnice między punktami zasilania warto skonsultować ze specjalistą. Gdy pomiar robi osoba doświadczona, przydatny bywa też test impedancji pętli zwarcia, czyli sprawdzenie, czy zabezpieczenie odłączy obwód wystarczająco szybko w razie zwarcia. To już jednak poziom pracy dla kogoś, kto wie, co robi.
Po bezpiecznym sprawdzeniu łatwiej przejść do planowania całego domu, bo właśnie tu najczęściej popełnia się kosztowne błędy.
Jak planować gniazdka i moc urządzeń podczas remontu
W remoncie nie projektuję instalacji pod „liczbę gniazdek w pokoju”, tylko pod realne obciążenia. Kuchnia, pralnia i łazienka potrafią zużyć więcej mocy niż salon, dlatego tam szczególnie pilnuję osobnych obwodów i zapasu na przyszłe urządzenia. To jeden z tych momentów, w których lepiej zostawić kilka metrów kabla i dodatkowy obwód, niż później kuć świeże ściany.
| Strefa domu | Co planuję | Dlaczego to ważne |
|---|---|---|
| Kuchnia | Osobne obwody dla płyty, piekarnika, zmywarki i drobnego AGD | Tu sumują się największe chwilowe pobory |
| Pralnia lub łazienka | Dedykowany obwód dla pralki, suszarki lub podgrzewacza | Wilgoć i wysoki pobór mocy nie lubią prowizorki |
| Salon i sypialnie | Podział gniazd tak, by sprzęt RTV nie wisiał na jednym torze z ciężkim AGD | Łatwiej uniknąć spadków komfortu i przypadkowych przeciążeń |
| Garaż lub warsztat | Sprawdzenie, czy potrzebny jest obwód trójfazowy | Narzędzia i maszyny potrafią wymagać wyższej mocy startowej |
Na etapie zakupu sprzętu patrzę też na tabliczkę znamionową. Szukam oznaczenia 1~ albo 3~, zakresu woltów i mocy w watach. Dzięki temu od razu wiem, czy urządzenie pasuje do istniejącej instalacji, czy wymaga osobnego toru zasilania albo wsparcia przyłącza trójfazowego.
Jeśli ktoś planuje dom od zera albo pełną modernizację starej instalacji, dobry elektryk nie powinien liczyć tylko gniazd, ale cały bilans mocy. I właśnie od tego zależy, czy dom będzie wygodny przez lata, czy będzie co chwilę przypominał o sobie wyłączającym się bezpiecznikiem.
Co z tych zasad wynika przy remoncie i zakupie sprzętu
Najpraktyczniej traktuję instalację jak układ naczyń połączonych: parametry zasilania, zabezpieczenia, przewody i odbiorniki muszą pasować do siebie jednocześnie. Samo „mocniejsze gniazdko” niczego nie rozwiązuje, jeśli reszta obwodu nie ma zapasu. Z drugiej strony nawet bardzo dobry sprzęt będzie sprawiał kłopoty, gdy podłączy się go do źle podzielonej instalacji.
- Najpierw sprawdzam, co naprawdę pobiera dużo mocy, a dopiero potem rozmieszczam gniazda.
- Nie łączę kilku ciężkich urządzeń na jednym obwodzie tylko dlatego, że akurat są blisko siebie.
- Przy zakupie patrzę na symbol zasilania, moc i zalecany sposób podłączenia, a nie tylko na wygląd urządzenia.
- W starszym domu planuję przegląd instalacji przed dokładaniem nowych, energochłonnych odbiorników.
- Jeśli pojawiają się grzanie, migotanie światła albo losowe wyłączenia, nie szukam obejścia, tylko przyczyny.
To właśnie ten zestaw decyzji robi największą różnicę w codziennym użytkowaniu domu. Gdy obwody są dobrze policzone, a sprzęt dobrany do możliwości instalacji, cała reszta przestaje być problemem i po prostu działa.
